Utilize o diálogo Transformar Modelo para mover, rotacionar, escalar ou espelhar um modelo. Isso está disponível através de Editar > Transformar no menu individual de modelo.
Modelo — Selecione o modelo a ser transformado.
Ativar Plano de Trabalho — Selecione o plano de trabalho utilizado para a transformação
Posição Relativa — Utilize essas opções para mover o modelo ao longo do eixo especificado pela distância selecionada. Insira um valor no campo Distância
e então clique em
,
ou
para mover o modelo pela distância especificada ao longo do eixo selecionado.

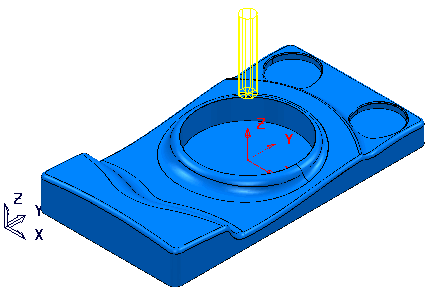

Converte isso:

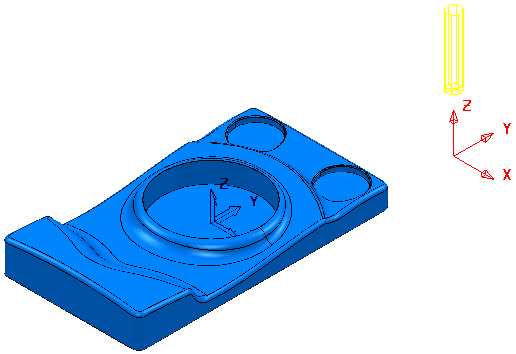

nisto:
O exemplo acima tem o percurso movido em por uma Distância de 200 mm. A movimentação ocorre com relação à origem do plano de trabalho utilizado para criar o percurso original.
Rotacionar — Utilize essas opções para rotacionar o modelo em torno do eixo especificado pelo ângulo selecionado. Insira uma rotação no campo Ângulo
e então clique em
,
, ou
para rotacionar o modelo em torno do eixo selecionado.

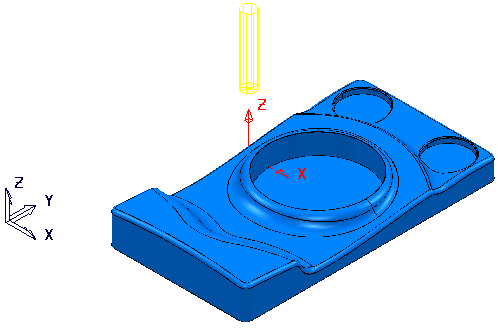

Converte isso:

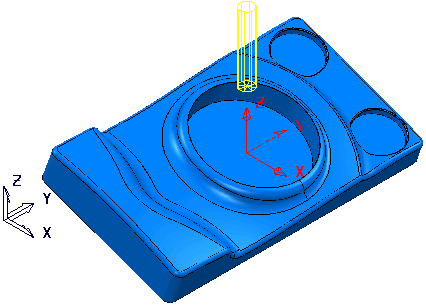

nisto:
O exemplo acima tem o modelo rotacionado em por um Ângulo de 20
. A rotação ocorre em torno da origem do plano de trabalho utilizado para criar o modelo original.
Escalar — Utilize essas opções para escalar o modelo em torno do eixo especificado pelo fator especificado. Insira um valor no campo Escalar
e então clique em
,
, ou
para escalar o modelo em torno do eixo selecionado.
A escala acontece em torno do plano de trabalho ativo. Se nenhum plano de trabalho estiver ativo, a escala é ao longo do eixo relevante do sistema de coordenadas global.

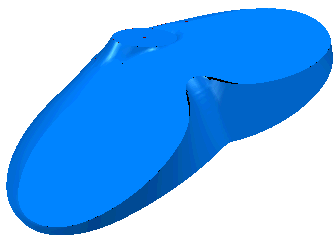

Escalar o modelo da câmara em por uma Escala de 2 converte isso:
nisto:
Espelhar no Plano — Clique numa opção para espelhar o modelo ao longo do plano principal selecionado do plano de trabalho ativo. Se nenhum plano de trabalho estiver ativo, o comando é aplicado sobre o plano relevante do sistema de coordenadas global.
Espelhar o modelo da câmara em torno de
converte isso:
nisto:
,
ou para espelhar o modelo e inverter todas as superfícies.
Transformar para Plano de Trabalho — Clique para mover o modelo de forma que esteja no mesmo lugar, com relação ao Plano de Trabalho Ativo, em que estava com relação ao eixo de coordenadas Global.
Converte isso:
nisto:
Transformar para Global — Clique para mover o modelo de forma que esteja no mesmo lugar, com relação ao eixo de coordenadas Global, em que estava com relação ao Plano de Trabalho Ativo.
Converte isso:
nisto:
O plano de trabalho está no meio da peça e o eixo de coordenadas global está num canto.
