Este exemplo mostra como editar uma curva composta que consiste em linhas e arcos. Isso funciona de maneira semelhante a edição de uma linha e edição de um arco, e assume que você saiba como editar arcos e linhas.

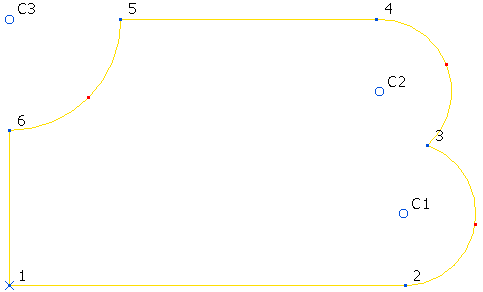

- Selecione a curva composta para edição.
Caso você não esteja em modo de edição de curva, clique duas vezes na curva para editá-la.
- Clique e arraste o ponto C3.
O raio do arco permanece o mesmo. Isso modifica o comprimento e o ângulo das linhas para reconectar o arco movido.

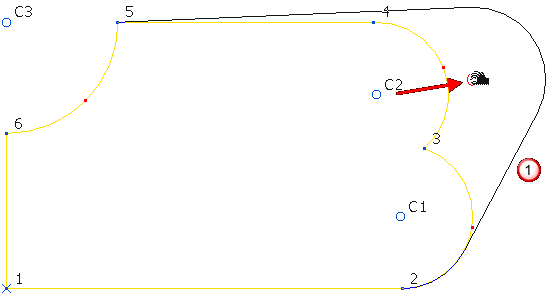

- Clique e arraste o ponto C2.
Se possível, quando o arco sendo movido for adjacente a outro arco, os dois arcos são trimados no ponto de interseção. Caso não exista ponto de interseção, então uma linha tangencial é adicionada

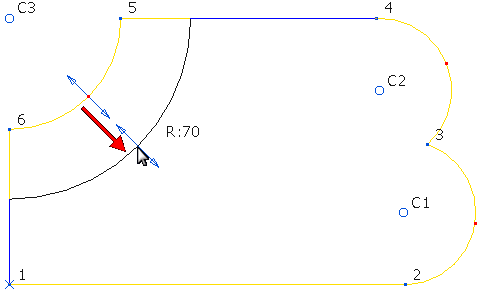

. - Clique e arraste o ponto vermelho entre os pontos 5 e 6.
O ponto central do arco permanece inalterado. O raio do arco muda e as linhas conectadas ao arco são retrimadas.

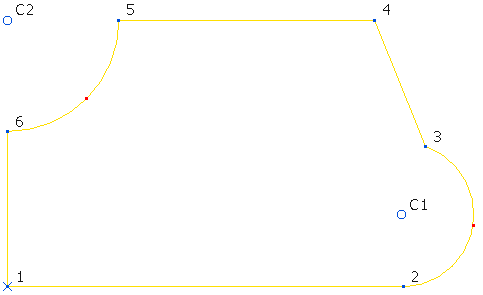

- Selecione o ponto C2 e selecione guia Ferramentas de Curva > painel Pontos > Apagar para apagar o arco.
Isso substitui o arco por uma linha entre os pontos 3 e 4 e renumera os arcos (de forma que C3 torna-se C2).
Isso substitui o arco por uma linha entre os pontos 3 e 4.
- Selecione guia Ferramentas de Curva > painel Histórico > Desfazer para reverter para o passo 4.

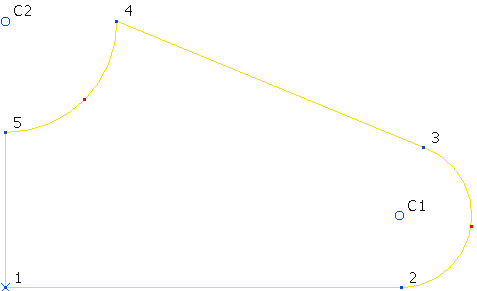

- Selecione o ponto 4 e selecione guia Ferramentas de Curva > painel Pontos > Apagar para apagar o arco.

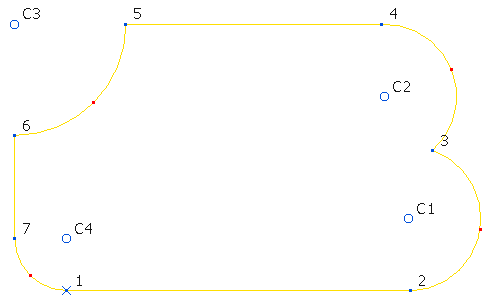

Caso você possua um canto com fillet:
Apagar o fillet (C4) assume que você deseja reduzir o raio do fillet para 0.
