Trabalhando com setups

Crie e gerencie setups para cada operação de usinagem. Especifique um plano de trabalho comum a todos os percursos em um setup e especifique a geometria do material.

Para criar um setup

Clique na guia Setup > painel Criar > Setup. O novo setup é ativado automaticamente.

Para ativar um setup

Selecione um setup a partir da lista na guia Setup > painel Ativo.

Dica: Alternativamente, clique duas vezes em uma entidade de setup no Explorer.

Para duplicar um setup

Clique na guia Setup > painel Criar > Duplicar.

Para apagar um setup

1. Ative o setup que você deseja apagar.
2. Clique na guia Setup > painel Ativo > Apagar e selecione:
   • Apagar Setup para apagar o setup e todos os percursos associados a ele.
   • Apagar Setup e liberar Percursos para apagar o setup e retornar os percursos associados para o nó Percursos do Explorer.

Dica: É possível apagar setups inativos. Clique com o botão direito do mouse em uma entidade de setup no Explorer e escolha um método de exclusão no menu de contexto.

Para especificar o plano de trabalho de um setup

O plano de trabalho associado a um setup é utilizado para o material do setup e é automaticamente aplicado a novos percursos criados no setup. Quando um setup é ativado, o plano de trabalho do setup é ativado.

1. Ative o setup.
2. Clique na guia Setup > painel Editar > Configurações.

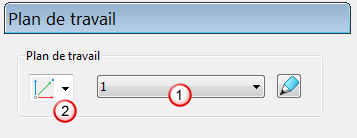

3. Na caixa de diálogo Setup, selecione Plano de trabalho na exibição de lista para exibir a página Plano de trabalho.
4. Na página Plano de trabalho, selecione um plano de trabalho na lista .



5. Se o projeto não tem planos de trabalho, selecione uma opção na lista de criação de plano de trabalho para criar um plano de trabalho do tipo selecionado.
6. Se quiser editar o plano de trabalho selecionado, clique em para exibir a guia Editor de Plano de Trabalho.

Para especificar o material de um setup

Material representa o tamanho, forma e orientação da matéria-prima a partir da qual peças são usinadas. Especifique os atributos espaciais do material para definir o material para cada operação de usinagem.

1. Ative o setup.
2. Clique na guia Setup > painel Editar > Configurações.
3. Na caixa de diálogo Setup, selecione Material na exibição de lista.
   Dica: Especificar o material é tal qual especificar o bloco.
4. Na página Material, escolha uma fundação para a geometria da peça na lista Definido por.
5. Escolha um Sistema de Coordenadas para especificar a origem espacial do material e a orientação de seus eixos.
6. Insira Limites para especificar as extensões do material.
   Nota: Estas opções variam conforme sua escolha na lista Definido por.
   Dica: É possível calcular automaticamente a extensões do material. Especifique uma Tolerância, Expansão e Tipo de entidade e clique em Calcular.
7. Clique em Fechar.

Para selecionar a máquina ferramenta e a posição do modelo

A habilidade de selecionar a máquina ferramenta e a posição do modelo pode ser adicionada para cada setup.

1. Ative o setup.
2. Clique na guia Setup > painel Editar > Configurações.
3. Na caixa de diálogo Setup, selecione Máquina ferramenta na exibição de lista.
4. Na lista Escolher máquina ferramenta, selecione a máquina ferramenta que será utilizada para usinar a peça. O PowerMill salva a seleção e utiliza a máquina ferramenta especificada ao simular a máquina ferramenta.
5. Na lista Escolher local do modelo, selecione o plano de trabalho que posiciona o modelo corretamente na máquina ferramenta. Isso é útil para propósitos de simulação.
6. Clique em Fechar.

Para editar conexões de percurso

1. Ative o setup.
2. Clique na guia Setup > painel Editar > Configurações.
3. Na caixa de diálogo Setup, selecione Conexões na visualização em lista.
4. Clique em Editar Conexão de Setup para exibir a caixa de diálogo Conexões de Setup, que permite especificar as configurações de conexão para os percursos no setup.
5. Na caixa de diálogo Conexões de Setup, clique em Aplicar e então feche a caixa de diálogo.
6. Clique em Fechar.

Para editar o sobremetal de um setup

Editar as regras de espessura para modelos em um setup. Quando um setup é ativado, as regras de espessura do setup são copiadas para os padrões de espessura global. Quando alterações são feitas nos padrões de espessura global, elas são copiadas de volta para o setup ativo.

1. Ative o setup.
2. Clique na guia Setup > painel Editar > Configurações.
3. Na caixa de diálogo Setup, selecione Sobremetal padrão na exibição de lista.
4. Clique em Sobremetal padrão para abrir a caixa de diálogo Preferências de sobremetal, que permite definir as regras de sobremetal padrão para o modelo.
5. Na caixa de diálogo Preferências de sobremetal , clique em Aplicar e então feche a caixa de diálogo.
6. Na caixa de diálogo Setup, clique em Fechar.
