Dividir Percurso por Direção

Essa guia contém o seguinte:

Ângulo Plano — Um limite angular medido a partir do plano XY. O movimento é considerado Plano caso faça um ângulo com o plano XY menor que este limite.

Remover Segmentos Menores Que — Remove segmentos que forem menores em comprimento que o valor inserido aqui. Quanto maior o valor, menor a fragmentação. Esse valor deve normalmente ser definido para um valor semelhante à tolerância de usinagem.

Subtrair — Três área que podem ser separadas do percurso inteiro:

• Acima — Subtrai os movimentos que cortam Acima, deixando somente movimentos Planos ou Abaixo.
• Abaixo — Subtrai os movimentos que cortam Abaixo, deixando somente movimentos Planos ou Acima.
• Plano — Subtrai movimentos Planos, deixando apenas movimentos Acima ou Abaixo.

Salvar — Especifica qual parte do percurso é mantida:

• Subtrair — Mantém a parte do percurso especificada pela opção Subtrair.
• Restante — Mantém a parte do percurso não especificada pela opção Subtrair.
• Ambos — Mantém ambas as partes do percurso como dois percursos separados.

  Este exemplo mostra o efeito da divisão de um percurso por direção.

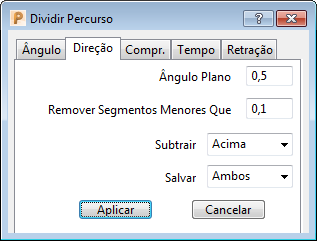

  No diálogo Dividir Percurso > Direção:

  1. Insira um Ângulo Plano de 0.5.
  2. Configure Subtrair como Acima.
  3. Configure Salvar como Ambos.
  4. Clique em Aplicar. Os dois novos percursos possuem o mesmo nome que o original mas apresentam _1 e _2 anexado ao nome:

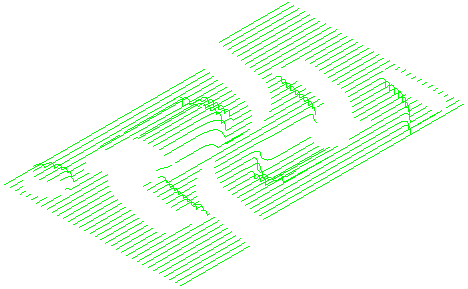

  • _1 contém a porção Restante (os movimentos Abaixo e Plano):

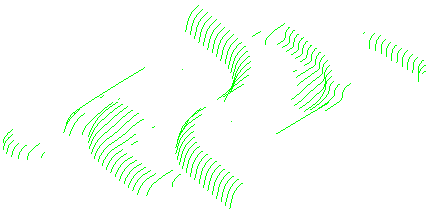

  • _2 contém a porção Subtrair (os movimentos Acima):



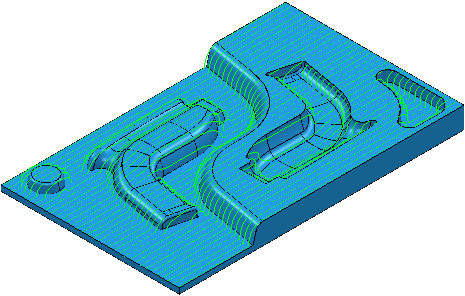

Nota: Caso você deseje manter apenas a porção acima do percurso, selecione Salvar Subtração. De forma semelhante, se você desejar manter apenas as porções abaixo e plana do percurso, selecione Salvar Restante.
