Trabalhar com fixações em um setup

Crie e importe fixações, associe-as a um setup, atribua uma mesma folga para todas as fixações no setup e alterne a exibição de fixações na janela gráfica.

Para criar uma fixação

Clique na guia Modelo > painel Níveis, Conjuntos e Fixações > Criar Fixação para criar uma entidade de fixação vazia. Utilize as opções no painel Níveis, Conjuntos e Fixações para adicionar superfícies de modelo à fixação.

Dica: É possível converter os níveis existentes com superfícies em fixações. Clique com o botão direito em uma entidade de nível no Explorer e escolha Converter Nível em Fixação.

Para associar fixações a um setup

Associe fixações a um setup para permitir que percursos em um setup automaticamente evitem ou ignorem as superfícies das fixações.

1. Clique na guia Setup > painel Editar > Configurações.
2. Na caixa de diálogo Setup, selecione Fixações na exibição de lista para exibir a página Fixações.
3. Utilize a tabela para escolher as fixações que deseja associar ao setup.
4. Clique em Fechar.

Para especificar a folga das fixações em um setup

A folga especificada é associada a todas as fixações em um setup. A folga da fixação é adicionada à espessura do modelo quando os percursos no setup são calculados.

1. Clique na guia Setup > painel Editar > Configurações.
2. Na caixa de diálogo Setup, selecione Fixações na exibição de lista para exibir a página Fixações.
3. Insira a Folga.
4. Clique em Fechar.

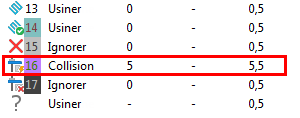

A folga especificada é representada na caixa de diálogo Sobremetal do Componente pela Espessura de Definir 16

Para importar superfícies modelo como uma fixação

1. Clique na guia Setup > painel Editar > Configurações.
2. Na caixa de diálogo Setup, selecione Fixações na exibição de lista para exibir a página Fixações.
3. Clique em para exibir a caixa de diálogo Importar Modelo de Fixação.
4. Localize e selecione o modelo e clique em Abrir.
5. Clique em Fechar.

Para exibir ou ocultar fixações

Quando um setup estiver ativo, as fixações associadas serão exibidas na janela gráfica. Fixações que não estiverem associadas a um setup ativo serão automaticamente ocultadas.

Clique na guia Setup > painel Exibir > Fixações e selecione:

• Exibir fixações para exibir as fixações associadas ao setup ativo.
• Cancele a exibição de fixações para ocultar as fixações associadas ao setup ativo.
