Percurso acabamento por padrão embutido - exemplo de ponto de contato

Este exemplo trata de um percurso de ponto de contato. É usado tipicamente onde você deseja definir a posição exata de um percurso. Utiliza o modelo Cowling.dgk da pasta de Exemplos.

1. Crie um Bloco e uma Ferramenta.
2. Selecione guia Padrão > painel Criar > Padrão.
3. Selecione guia Padrão > painel Arquivo > Importar.

   O diálogo Abrir Padrão é exibido.

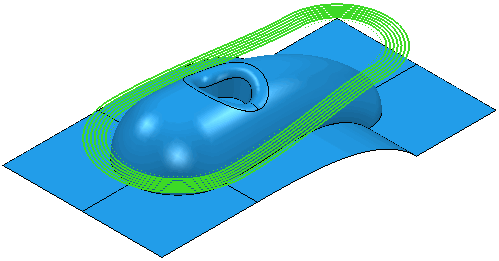

4. No diretório Examples\Patterns, abra Cowling_ContactPoint.dgk.



5. Para embutir o padrão, no menu de contexto individual de Padrão selecione Editar > Embutir. Isso exibe o diálogo Embutir Padrão.
6. No diálogo Embutir Padrão:
   1. configure Método como Projetar (pois o padrão está acima do modelo)
   2. clique Aplicar.

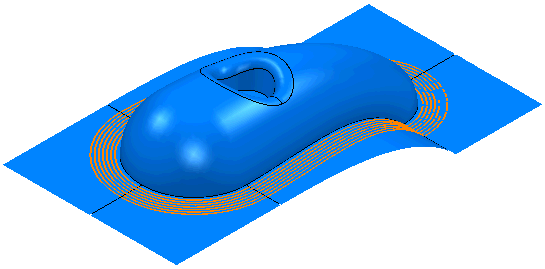

   Isso cria um Padrão Embutido, indicado por no Explorer. O padrão original também é mantido.



7. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
8. Na categoria Acabamento selecione Acabamento por Padrão Embutido.
9. Na página Acabamento por padrão embutido:
   1. No quadro Curva Diretriz, configure Padrão Embutido como Cowling_Contact Point_1 (criado acima).
   2. No quadro Limite Inferior, configure Offset Axial como 0.
   3. No quadro Evasão de Invasão, selecione Verificação de Invasão. Como você está especificando a posição exata do percurso, deseja assegurar que o percurso não invada a superfície.
10. Na página Evasão de invasão:
    1. Desmarque Limite Superior pois você está criando um passo único.
    2. Configure Estratégia como Rastrear.
11. Na página Cortes Múltiplos:
    1. Configure Modo como Desligado.

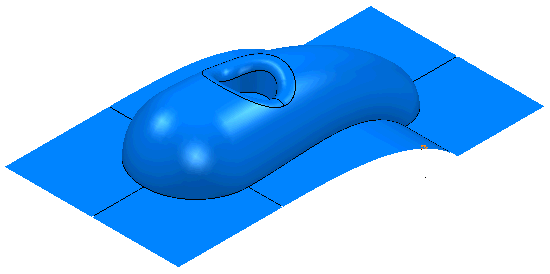

12. Clique em Calcular.
