Exemplo de criação de linhas com o Cursor Inteligente

Este exemplo mostra como traçar linhas com o auxílio de rótulos e linhas de construção do Cursor Inteligente:

1. Selecione guia Padrão > painel Criar > Padrão para criar um novo padrão.
2. Selecione guia Padrão > painel Editar > Editor de Curva para exibir a guia Editor de Curva.
3. Selecione guia Editor de Curva > painel Criar > Linhas > Contínuo. Isso exibe a barra de ferramentas Linha Contínua e o ponteiro do mouse muda para uma cruz de posicionamento .
4. Clique na área de projeto para iniciar uma linha contínua e arraste para criar uma linha. O Cursor Inteligente exibe uma linha de construção e o comprimento da linha a partir do último ponto selecionado como guia.



5. Clique uma vez para definir um ponto final para a linha. A cruz de posicionamento muda para .



6. Trace uma linha perpendicular à primeira.



   O Cursor Inteligente exibe as linhas de construção e dois rótulos. indica que a linha traçada é perpendicular. exibe o comprimento da linha.

7. Clique duas vezes para finalizar o traçado da linha.
Dica: Os rótulos exibidos pelo Cursor Inteligente ajudam na análise do ângulo, direção, comprimento, e pontos chave dos objetos sendo traçados.

Rótulos sensíveis ao contexto do Cursor Inteligente:

Quando você movimenta o cursor sobre curvas durante construção, o cursor muda para identificar relações importantes:

• — A linha de construção é paralela a um dos eixos do plano principal de edição.
• — A linha de construção é perpendicular a uma tangente.
• — A linha de construção é tangencial à curva.
• — Clicar duas vezes nesse ponto irá completar uma linha ou curva.
• — O Cursor Inteligente é posicionado numa curva mas não num ponto específico.
• — Um ponto especial na curva que tem significado geométrico, por exemplo, o ponto-médio.
• — O ponto em que duas curvas se cruzam.
• — O ponto médio da curva.
• — O comprimento da linha de construção.
• — O ângulo de um arco.
• — O raio de um arco.
• — A origem do plano de trabalho ou eixo de coordenadas.
• — Ponto central de um arco.
• — O ponto inicial ou final de uma curva.

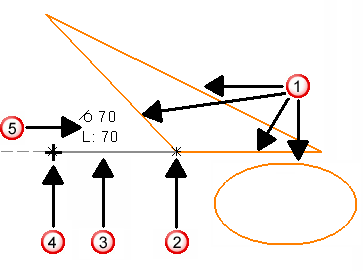

— Linhas, arcos, círculos criados - em cor laranja

— Pontos chave

— Linhas de construção - em cor cinza

— Cursor cruz de posicionamento

— Rótulos de construção e comprimentos de linha
