Exemplo de Fronteira Personalizada

Este exemplo mostra como criar uma fronteira numa superfície. Utiliza o arquivo Speaker.dgk da pasta de Exemplos.

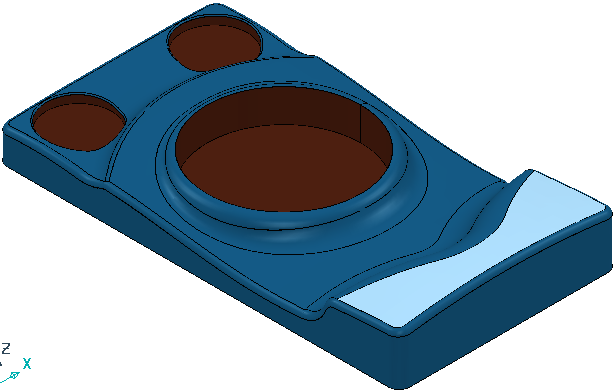

1. Selecione a superfície a partir da qual você deseja criar sua fronteira.



2. Selecione guia Fronteira > painel Editar > Editor de Curva para exibir a guia Editor de Curva.
3. Selecione guia Editor de Curva > painel Criar > Curvas > Composto para exibir a barra de ferramentas Criar Curva Composta.

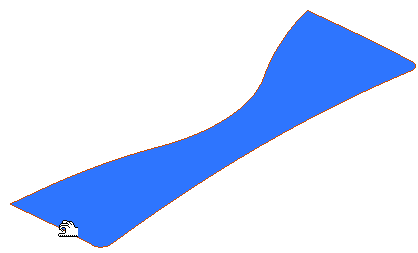

4. Selecione a aresta da superfície.

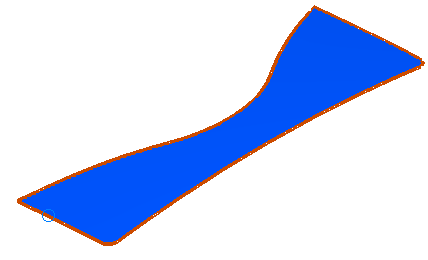

5. Esboce a curva em torno da fronteira da superfície.



6. Clique no botão (agora destacado) na barra de ferramentas Criar Curva Composta para salvar a curva da fronteira.
7. Clique em na barra de ferramentas Criar Curva Composta para salvar as curvas criadas e fechar a barra de ferramentas.
8. Selecione guia Editor de Curva > painel Finalizar > Aceitar para salvar suas alterações.

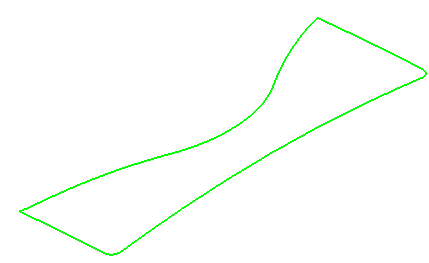

   A curva da fronteira é exibida no PowerMill. Caso você não possa visualizá-la, oculte os arames e a vista sombreada selecionando:

   • Guia Vista > painel Aparência > Sombrear > Simples.
   • Guia Vista > painel Aparência > Arames.



Nota: Essa fronteira pode agora ser utilizada da mesma forma que qualquer outra fronteira para auxiliar na geração de percursos de usinagem.
