Criando uma curva composta a partir de geometria em arames com 'buracos'

Ao criar uma curva composta, você pode 'pular' espaços na geometria. Por exemplo:

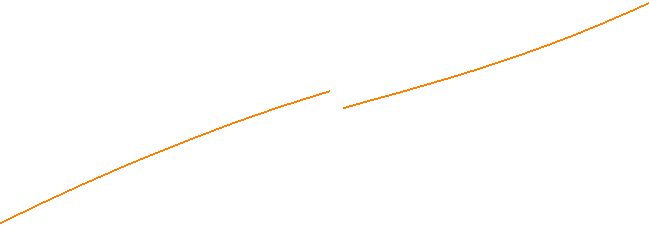

1. Começando com uma curva com um espaço entre segmentos adjacentes.

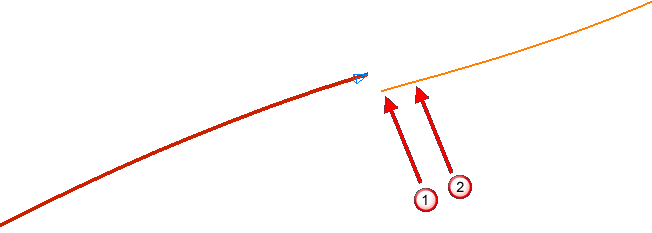

2. Ao criar uma curva composta, o PowerMill para automaticamente quando alcança o espaço.



3. Clique na extremidade da curva laranja, em torno de . Isso exibe o diálogo Caminhos Confirmação de Salto da Curva Composta.

   Desfaça a seleção da opção Usar tangentes para criar a curva para unir a curva com uma linha reta.



   Selecione a opção Usar tangentes para criar a curva para unir as curvas com uma curva tangencial.



4. Clique em Sim no diálogo Confirmação de Salto da Curva Composta.
5. Clique em na barra de ferramentas Criar Curva Composta.
6. Selecione guia Editor de Curva > painel Finalizar > Aceitar.

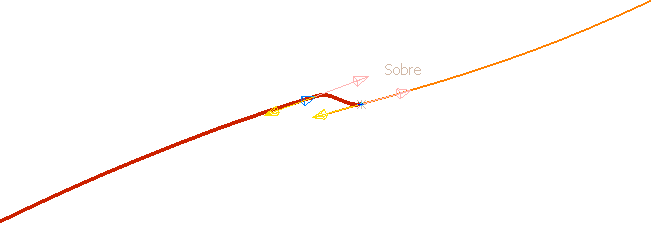

Nota: Você não precisa selecionar a extremidade de uma curva; pode selecionar qualquer ponto ao longo dela. Por exemplo, clicar em torno de no passo 2 resulta:
