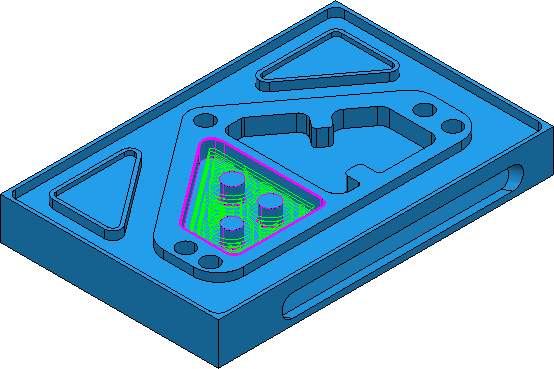

Utilize a estratégia Desbaste de Figura para remover rapidamente material de uma peça 2.5D. Percursos offset funcionam bem no fundo de cavidades, enquanto percursos raster são geralmente utilizados em peças abertas. Usinagem Vortex permite aumentar o avanço mantendo a qualidade da superfície e vida útil da ferramenta.
Nota: Desbaste de figura usina o grupo de figura ativo.
Várias páginas estão associadas à estratégia Desbaste de Figura:
- Desbaste de figura — A página principal utilizada para selecionar os estilos de desbaste e configurações associadas.
- Raster — Configurações para definir um estilo de desbaste raster. Essa página está disponível quando você configura Tipo como Raster na página principal.
- Offset — Configurações para definir estilos de desbaste por offset. Essa página está disponível quando você configura Estilo como Offset modelo ou Offset tudo na página principal.
- Vortex — Configurações para definir um desbaste em estilo Vortex. Essa página está disponível quando você configura Estilo como Vortex na página principal.
- Corte escalonado — Configurações para definir redesbaste alinhado. Isso minimiza formação de terraços ao criar percursos de desbaste com um passo vertical grande. Isso está disponível quando Passo vertical é Automático.
- Acabamento — Configurações para executar um Passo Lateral Final e um Passo Vertical Final que são diferentes do passo lateral e passo vertical normais.
- Remoção de segmento não seguro — Configurações para remover segmentos pequenos de percurso.
- Alta velocidade — Configurações para opções de suavização para evitar alterações bruscas na direção da ferramenta durante usinagem em alta velocidade.
- Ordenar — Configurações para controlar a ordem de usinagem.
- Aproximação — Configurações para controlar como a ferramenta se aproxima do caminho.
- Verificação automática — Configurações para verificar percursos automaticamente na criação.
As páginas restantes são páginas comuns de estratégia de percurso.
