Exemplo unir reto

Este exemplo mostra como unir dois segmentos de curva. Assume-se que você tenha criado duas curva simples, utilizando guia Editor de Curva.

1. Selecione guia Editor de Curva > painel Editar > Unir > Unir Reto.

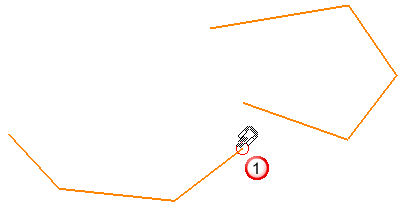

2. Clique na extremidade da primeira curva que você deseja unir.

   O cursor muda para um ímã.

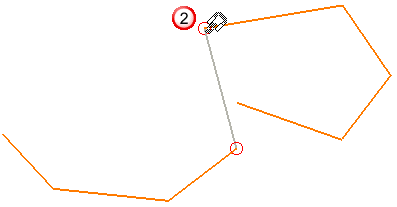

3. Movimente o cursor sobre a extremidade da segunda curva.

   Você pode visualizar uma pré-visualização do resultado.

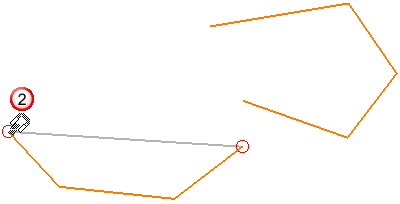

4. Movimente o cursor sobre uma extremidade da curva diferente para uma pré-visualização diferente.



   Isso tem o mesmo efeito que utilizar .

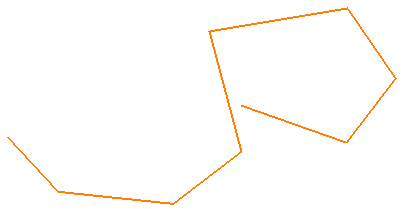

5. Clique na extremidade da curva para criar um único segmento.



   As duas curvas iniciais e o segmento de união são mesclados numa única curva.
