Utilizando Extensões

Tomando um exemplo de usinagem 2.5D com movimentos de Entrada em Arco Horizontal , é difícil aplicar compensação de fresa, uma vez que isso só pode operar em movimentos lineares (e não circulares). Extensões permitem adicionar uma aproximação em Linha Reta, antes da Entrada, em cuja distância a compensação de fresa pode ter efeito.

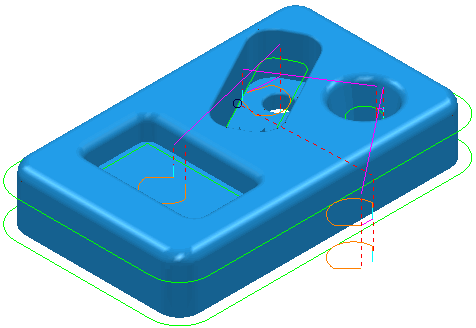

Utilizando o exemplo pockets.tri com um percurso Z Constante com uma fresa de topo de 10 mm:

1. Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
2. Selecione a guia Entradas.
3. Insira:
   1. uma 1a Escolha de Arco Horizontal.
   2. um Ângulo de 90.
   3. um Raio de 10.
   4. clique no botão Copiar para Saída.
4. Configure Extensão de entrada como Linha Reta e insira:
   1. uma Distância de 10.
   2. um Ângulo de 90.
5. Na guia Saídas, configure Extensão de saída como Linha Reta e insira:
   1. uma Distância de 10.
   2. um Ângulo de 90.
6. Clique em Aplicar ou Aceitar.

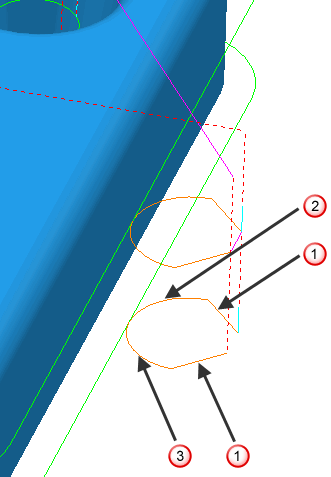

   Em detalhes:



   Extensão

   Entrada

   Saída
