Criando um perfil do suporte da ferramenta

Este exemplo mostra como criar um perfil de suporte de ferramenta para vários percursos.

1. No menu de contexto individual deferramenta, selecione Configurações.

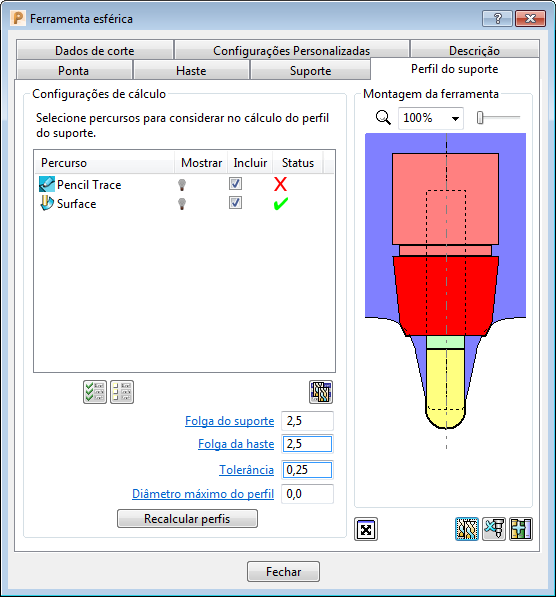

2. Selecione a guia Perfil do Suporte.
   1. Clique para incluir todos os percursos.
   2. Configure Folga do Suporte como 2.5.
   3. Configure Folga da Haste como 2.5.
   4. Configure Tolerância como 0.25.
   5. Insira um Diâmetro Máximo do Perfil de 0.0.
   6. Clique em Recalcular Perfis para calcular o perfil do suporte e verificar se o suporte colide com o modelo.

   Nesse caso, um percurso está OK e um apresenta colisões entre a porção inferior do suporte e o modelo.



   O componente vermelho do suporte da ferramenta indica a porção que colide.

3. Selecione a guia Suporte.
4. Clique em para calcular automaticamente um Ressalto mais apropriado.

Nota: Você pode calcular o perfil do suporte da ferramenta automaticamente como parte do cálculo do percurso selecionando Calcular perfil do suporte na página Ferramenta do diálogo Estratégia.
