Diálogo Detalhes de Plano

Configura os detalhes de plano no furo.

1. Clicar em exibe o diálogo Relação de Figura Sólida. Isso permite que você defina a posição relativa do furo em relação ao sólido. O ícone muda de para quando uma relação válida é definida.

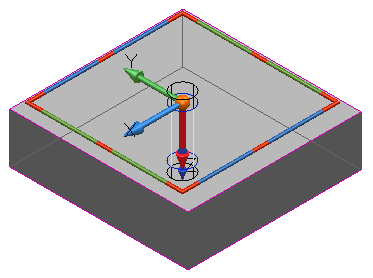

2. Selecione Exibir Plano para exibir as alças de plano de trabalho no furo.



3. Selecione Alinhar furo com para rotacionar o furo para corresponder à opção de alinhamento selecionada:

   alinha o furo com a face sólida.

   alinha o furo com o plano de trabalho ativo.

4. Clique em Inverter para inverter a direção e origem do furo para o lado oposto do sólido.
5. Utilize as Opções de Plano para:
   • Mover a origem do furo inserindo as coordenadas X Y Z, ou clique no botão Posição para abrir o diálogo Posição, onde é possível utilizar as ferramentas de entrada de posição.
   • Mudar a direção do eixo (configurações de Eixo)
   • Girar em torno de seu eixo (configurações de Giro configurações)
6. Clique em:
   • OK para configurar os detalhes de plano para o furo e fechar o diálogo.
   • Cancelar para fechar a caixa de diálogo sem salvar as alterações.
