Requisitos do projeto para um modelo – Método do Robot Structural Analysis

Use o método de cálculo de forças internas recomendado para usuários avançados do Robot.

A extensão importa forças internas do modelo do Robot.

Vigas

• Devem ser lineares.
• Devem ser formas de mesa larga padrão AISC.

  No Robot, selecione o banco de dados de seções AISC.

  1. Selecione Ferramentas Preferências do trabalho Bancos de dados Seções de aço e madeira.
  2. Na lista de bancos de dados, selecione AISC 14.0 (formas laminadas a quente americanas) e clique em OK.
• Devem estar no plano.
• Não é possível cruzar outras vigas.
• Não é possível formar uma cadeia de apoio circular com outros membros.
• A laje e todas as vigas devem estar associadas ao mesmo nível.

Lajes

• Um grupo de seleção inclui exatamente uma laje que reforça todos os membros.
• Toda a área de projeto deve estar dentro da laje (nenhuma aresta dentro da área de projeto).
• A laje deve ser plana (sem lajes empenadas).

Configurações da geometria

Nota: Se o modelo não atender aos requisitos de geometria, a extensão tratará as vigas como não compostas durante a verificação. Isso causará momentos negativos na maioria das vigas e tensão na laje de CA.

• Define as articulações nas extremidades da viga como Rotulado-Rotulado.
  Nota: No Robot, Fixo-Fixo é uma configuração padrão para as articulações finais da viga.
  1. Selecione as vigas e clique em Geometria Liberações.
  2. Na caixa de diálogo Liberações, selecione Rotulado-Rotulado e clique em Aplicar.
  3. Aceite as alterações no modelo.

     Após o modelo ter sido alterado, execute os cálculos estáticos para obter resultados atualizados.

• No Robot, na caixa de diálogo Modelo de cálculo do painel, selecione a opção Nenhum elemento finito para uma laje:
  1. Selecione a laje.
  2. Clique em Geometria Propriedades Modelo de cálculo do painel.

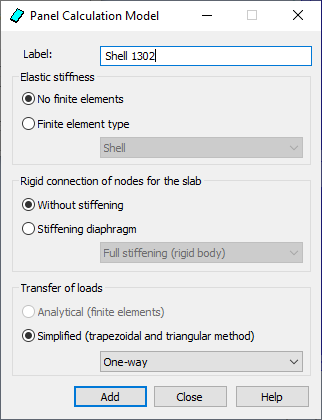

  3. Na caixa de diálogo Modelo de cálculo do painel, clique duas vezes em Laje de deck (unilateral).

     É aberta outra caixa de diálogo Modelo de cálculo do painel.

  4. Para Rigidez elástica, selecione Nenhum elemento finito. Clique em Adicionar e Fechar.
     Nota: Não é possível modificar o conjunto padrão de parâmetros. Altere a legenda padrão da laje de deck (unilateral) para salvar as alterações.

  5. Na caixa de diálogo Modelo de cálculo do painel, verifique se o campo Painel exibe os painéis aos quais o modelo de cálculo deve ser atribuído.
  6. Clique em Aplicar e aceite as alterações no modelo.
Nota: Após modificar o modelo, execute os cálculos estáticos para obter resultados atualizados.

Avisos sobre as liberações de nós

Durante os cálculos do projeto com base no método do Robot Structural Analysis, você pode receber uma série de prompts de aviso resultantes de muitas liberações em alguns nós. Esse tipo de aviso é para fins de informação e não envolve nenhum risco para o modelo porque o Robot aplica restrições automáticas durante os cálculos.
