Caixa de diálogo Padrão de armadura – guia Concreto magro/Fundação de blocos (fundação de CA)

A guia Concreto magro/Fundação de blocos permite definir os parâmetros para concreto magro e fundações de blocos.

Nota: Essa guia está disponível quando um concreto magro ou uma fundação de blocos são selecionados na caixa de diálogo Definição de dimensões (guia Geral) para as normas geotécnicas francesas: DTU 13.12 e Fascicule 62 – Titre V. Se o ícone de Concreto magro/Fundação de blocos for selecionado, uma guia adicional ficará disponível.

Acesso

Selecione o layout Projeto de CA Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.

• Clique em Análise Padrão de armadura.
• Clique em (Padrão de armadura).

Caixa de diálogo Elementos

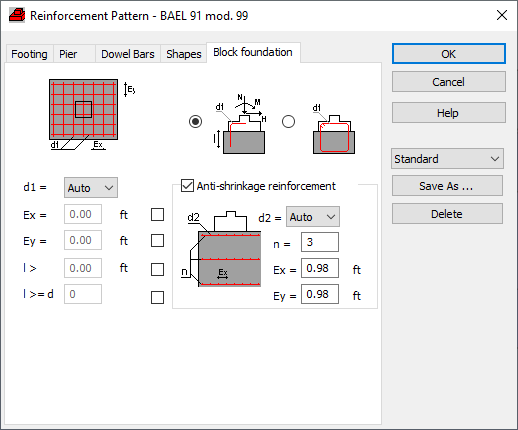

Se a opção Concreto magro estiver selecionada na caixa de diálogo Definição de dimensões (guia Concreto magro/Fundação de blocos), a caixa de diálogo Padrão de armadura incluirá as opções usadas para determinar os parâmetros da armadura que conecta o concreto magro com a fundação: os diâmetros das barras e os espaçamentos Ex e Ey.

Se a opção Fundação de blocos estiver selecionada na caixa de diálogo Definição de dimensões (guia Concreto magro/Fundação de blocos), a caixa de diálogo Padrão de armadura incluirá as opções usadas para determinar os parâmetros da armadura que conecta a fundação com a fundação de blocos.

• É possível definir os seguintes tipos de armadura:
  • Barras retas (adicionadas no lado da fundação onde ocorre tensão).
  • Estribos.
• É possível definir os seguintes parâmetros de armadura:
  • Diâmetro das barras.
  • Espaçamento das barras em ambas as direções (Ex, Ey).
  • Comprimento da ancoragem.

É possível gerar armadura de antiencolhimento (embora não seja verificada). O número de camadas de armadura de antiencolhimento (n) não pode ser menor que dois.

A opção Salvar como permite reutilizar um conjunto de parâmetros do padrão de armadura. Esse conjunto é salvo no diretório do usuário atual. É possível reutilizar esse conjunto para o outro elemento na caixa de diálogo Padrão de armadura ou atribuí-lo ao elemento selecionado (ou elementos selecionados do mesmo tipo) no Inspetor de componente CA.

A opção Excluir permite remover o conjunto selecionado dos parâmetros do padrão de armadura.
