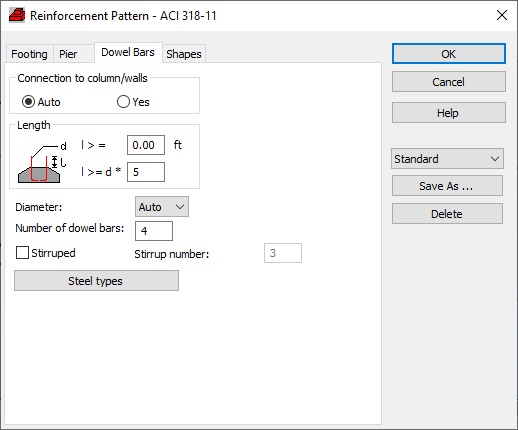

Caixa de diálogo Padrão de armadura – guia Barras de espera (fundação de CA)

A guia Barras de espera permite definir o método de geração de barras de espera.

Acesso

Selecione o layout Projeto de CA Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.

Caixa de diálogo Elementos

Conexão às colunas/paredes

Se a opção Automático estiver selecionada, o programa gerará barras de espera nos seguintes casos:

  • Presença da coluna superior.
  • Tipo de coluna (parede) que permite esperas e a configuração apropriada da opção de armadura do pilar (não pode ser reforçada com estribos fechados da parte superior).
Comprimento

Define o comprimento da espera.

Insira um valor absoluto ou um valor dependente do diâmetro da barra. Os requisitos de norma sempre têm precedência sobre os valores definidos pelo usuário.

Diâmetro

Define o diâmetro das barras de espera.

Se o número de barras de espera for igual a

  • 0, as esperas não serão geradas.
  • 1-4, o número mínimo de esperas será gerado (4).
  • For maior do que 4, o número apropriado de esperas será gerado (uma barra extra será gerada para números ímpares).

O número máximo de esperas é limitado pela distância permitida entre as barras.

Estribado

Envolve as esperas com estribos.

Número de estribos

Defina o número de estribos nas esperas.

A colocação e a posição são geradas automaticamente e podem ser modificadas no visualizador gráfico.

Tipos de aço
Define o tipo de aço da armadura das barras de espera.
O tipo de aço das barras de espera pode ser o mesmo que para:
  • armadura longitudinal.
  • armadura transversal.
  • reforços adicionais.
Nota: É possível especificar o tipo de aço das armaduras longitudinal, transversal e adicional na caixa de diálogo Opções de cálculo.

A opção Salvar como permite reutilizar um conjunto de parâmetros do padrão de armadura. Esse conjunto é salvo no diretório do usuário atual. É possível reutilizar esse conjunto para o outro elemento na caixa de diálogo Padrão de armadura ou atribuí-lo ao elemento selecionado (ou elementos selecionados do mesmo tipo) no Inspetor de componente CA.

A opção Excluir permite remover o conjunto selecionado dos parâmetros do padrão de armadura.

Tópico pai: Caixa de diálogo Padrão de armadura (fundação de CA)
