Após selecionar essa guia na caixa de diálogo Definição de dimensão, o programa exibirá a caixa de diálogo cujo conteúdo depende do método de cálculo escolhido na caixa de diálogo Opções de cálculo (guia Geral).
Na guia Geometria do vão, o usuário pode determinar o nome de um vão projetado (um vão ativo) e um comprimento de vão (se estiver ativada a opção Manter comprimento do vão em eixos; assim, a opção Comprimento não está disponível; com a opção Manter comprimento do vão em eixos ativada, a largura dos apoios pode ser alterada, enquanto o comprimento de um vão de viga parede medido para o eixo da viga parede não será alterado).
Dependendo do método de cálculo selecionado, a parte inferior da caixa de diálogo, relacionada com a definição do apoio, varia.

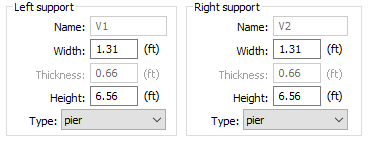

No caso de cálculos por meio do FEM, o usuário pode escolher os seguintes tipos de apoio na lista do menu suspenso, na parte inferior da caixa de diálogo:
- pilar
- apoio fixo (para vigas parede com vários vãos, esse apoio pode ser somente um apoio mais externo)
- pilastra
Além disso, a caixa de diálogo inclui campos para a definição das dimensões dos apoios. Dependendo de um tipo de apoio selecionado, o usuário pode definir:
- A largura do apoio (refere-se à dimensão no plano da viga parede; a opção está disponível para todos os três tipos de apoio).
- A espessura do apoio (refere-se à dimensão na direção perpendicular ao plano da viga parede; a opção está disponível para pilastras; no caso de pilares e de apoios fixos, o programa considera a espessura igual à espessura da viga parede).
- A altura do apoio (a opção está disponível para pilastras e pilares; no caso de apoios fixos, esse valor não tem efeito no trabalho da estrutura).
Informações detalhadas sobre o método de modelagem das condições de apoio no FEM são fornecidas no tópico Princípios de modelagem de vigas parede por meio do FEM – Modelagem das condições de apoio de uma membrana.

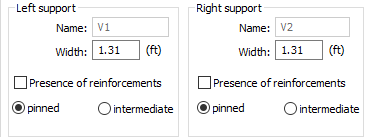

No caso de cálculos por meio do método simplificado BAEL, o usuário pode escolher um dos dois tipos de apoio:
- rotulado
- intermediário
Além disso, deve ser definida a largura do apoio.
