Com essa opção, é possível especificar os parâmetros de verificação manual da conexão rotulada definida.
Acesse a opção:
- Clicando no layout Conexões.
- Clicando no menu Conexões > Cálculos manuais.

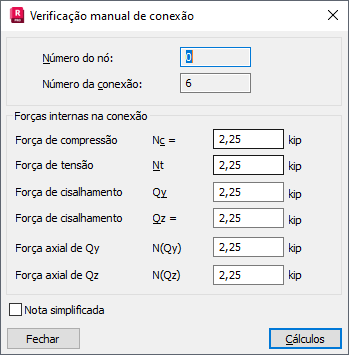

Após selecionar a opção, será exibida a caixa de diálogo Verificação manual da conexão.
Especifique os parâmetros de verificação:
- Número do nó – exibe o número do nó para o qual o tipo de conexão selecionada é verificada.
- Número da conexão – exibe o número da conexão verificada.
- Forças internas na conexão
- Força de compressão Nc – insira o valor da força de compressão da conexão
- Força de tensão Nt – insira o valor da força de tensão da conexão
- Força de cisalhamento Qy – insira o valor da força de cisalhamento na direção do eixo Y
- Força de cisalhamento Qz – insira o valor da força de cisalhamento na direção do eixo Z
- Força axial de Qy – insira a força axial da conexão resultante da força de cisalhamento QY (componente da força QY projetado na direção do eixo X)
- Força axial de Qz – insira a força axial da conexão resultante da força de cisalhamento QZ (componente da força QZ projetado na direção do eixo X)
- Nota simplificada – selecione-a para exibir uma nota de cálculo simples com as informações básicas sobre a conexão verificada.
Após clicar no botão Cálculos, o software executará os cálculos do tipo de conexão selecionada para um determinado nó da estrutura. Defina as forças de conexão internas (M, Q, N).
Consulte também:
Direções da operação de forças em tipos de conexões individuais
