Resultados

Selecione a guia Resultados na opção Diagramas para calcular com o método simplificado de acordo com a norma BAEL.

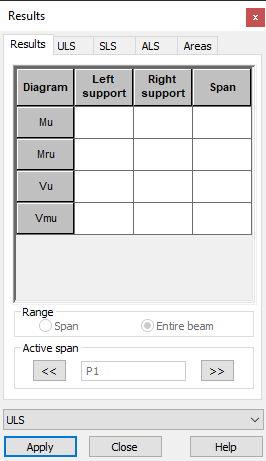

A tabela exibida lista os valores numéricos das quantidades selecionadas para apresentação. O conteúdo da tabela corresponde às categorias de resultados selecionados na parte inferior da caixa de diálogo, assim como à seleção do vão ativo (no caso de uma viga parede com diversos vãos). O tipo e a faixa de resultados exibidos também dependem das configurações nas guias restantes da caixa de diálogo Diagramas.

A tabela é dividida da seguinte forma.

• Tipo de diagrama, que fornece informações sobre o tipo de valores exibidos acompanhados pelas unidades correspondentes.
• Suporte esquerdo
• Suporte direito
• Vão, que apresenta os valores máximos que aparecem no vão.

No caso de uma viga parede com diversos vãos, clique em << ou >> para selecionar o vão ativo.

Os resultados apresentados podem ser compostos livremente por 20 parâmetros variados (como valores mín./máx. de momentos, forças de cisalhamento e áreas de armadura). As seguintes categorias de resultados são definidas para simplificar esse processo: Forças ULS, Forças SLS, Forças ALS, Área de armadura e Deformações. Cada um dos conjuntos listados contém um grupo de resultados logicamente conectados.

Por exemplo, para visualizar os resultados dos valores mín./máx. dos momentos fletores calculados por meio do método BAEL simplificado em conexão com a área de armadura principal teórica (necessária) e real (fornecida). Os dados serão definidos para aparecer quando o conjunto de forças SLS for selecionado. Para isso:

1. Selecione a categoria de resultados Forças SLS na parte inferior da caixa de diálogo Diagramas.
2. Nas forças SLS, selecione as seguintes opções: M teórico e Mc de capacidade. Os conjuntos de resultados restantes ficam inativos.
3. Clique em Aplicar para aceitar as alterações.
4. Na guia Superfícies, selecione: Abt teórico (necessário) e Abr. real (fornecido). Os conjuntos de resultados restantes ficam inativos.
5. Clique em Aplicar para aceitar as alterações.

Uma tabela de resultados numéricos será exibida na caixa de diálogo de resultados da guia Resultados.

Nota: Quando essas alterações estiverem concluídas, o método de apresentação de resultados será idêntico para cada nova viga criada no mesmo projeto. Para vigas parede calculadas de acordo com método BAEL, somente são obtidos os valores mín./máx. das forças seccionais; portanto, nenhum resultado é apresentado no visualizador gráfico.

Uma descrição detalhada dos cálculos dos valores mín./máx. das forças seccionais e das áreas de armadura de acordo com o método simplificado BAEL é fornecida no tópico Cálculo da armadura da viga parede – princípios.
