Selecione Análise de estrutura > Análise sísmica na caixa de diálogo Preferências do trabalho para acessar os parâmetros de análise sísmica.
A análise sísmica usa o método dinâmico, no qual as forças pseudoestáticas são geradas para cada modo de vibração própria. Cada modo de vibração própria da análise modal produz resultados. Os resultados confiáveis para as forças ou tensões não são os obtidos para cada um dos modos de vibração, mas sim para as suas combinações. Tais combinações de modos de vibração são denominadas “combinações quadráticas sísmicas”. Os cálculos da combinação de modo quadrático CQC, SRSS, 10% e 2SM são implementados.
Existe um número considerável de modos próprios para modelos de estruturas grandes, porque as normas exigem um determinado coeficiente de participação de massa na análise modal. Os valores de combinações quadráticas são calculados ao visualizar os resultados em tabelas, mapas ou diagramas. Isso pode ser um processo demorado, porque leva em conta os resultados para elementos finitos planos exibidos em mapas ou forças reduzidas para painéis. Calcule e salve os valores dos resultados de cálculos estáticos para aumentar o desempenho.
Existem duas opções para salvar os resultados de combinações quadráticas.
- O salvamento automático é ativado após os cálculos de análise sísmica. Para isso, é necessário o início frequente de um processo de cálculos dinâmicos e estáticos de longa duração. Isso é definido na caixa de diálogo Preferências do trabalho.
- Selecione Análise > Salvar combinações sísmicas, para evitar a necessidade de executar novamente os cálculos de análise sísmica.
Selecione o tipo de resultados da análise dinâmica da estrutura a serem salvos quando os cálculos da estrutura forem concluídos. Somente são consideradas as combinações de modo dos casos de análise sísmica/espectral. O Robot define o tipo da combinação selecionada como padrão. O tipo da combinação padrão pode ser alterado na guia Sinal de combinação, na caixa de diálogo Análise > Tipos de análise. Os valores são calculados diretamente após a resolução do projeto e são salvos com ele. Isso permite o acesso mais rápido aos resultados para análise sísmica/espectral, apesar de aumentar a duração dos cálculos.

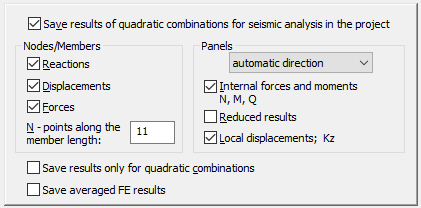

A opção de salvar os resultados de combinações quadráticas para análise sísmica no projeto está desativada por padrão. Quando essa opção está desativada, os parâmetros restantes da caixa de diálogo Análise sísmica não podem ser definidos (exceto a opção Salvar média dos resultados de EF).
Ajuste os seguintes parâmetros:
Valores de nós
- Reações
- Deslocamentos
Valores de membros
- Forças internas (N, M, Q) (as tensões são calculadas com base nos valores salvos das forças internas)
- Os valores dos membros são salvos para N pontos de elementos de cálculo. O valor padrão é N=11 e N deve ser um número inteiro > 0
Valores do painel
- Forças internas e momentos: N, M, Q
- Resultados reduzidos de força, movimento e tensão
- Deslocamentos locais e valores da reação do solo se o coeficiente de fundação elástica K z for determinado na definição de uma espessura do painel
- direção dos sistemas locais para elementos finitos selecionados na lista; existem as seguintes possibilidades disponíveis:
- Direção X (projetada na direção do eixo X global)
- Direção Y (projetada na direção do eixo Y global)
- Direção Z (projetada na direção do eixo Z global)
- Automaticamente (de acordo com os sistemas locais do painel)
- camada do meio
- os valores são especificados nos centros dos elementos, bem como nos nós com suavização nos painéis.
As tabelas que contêm os resultados dos membros são abertas exibindo o número de pontos de divisão definidos na caixa de diálogo Preferências do trabalho, quando a opção para salvar os resultados da análise dinâmica está ativada. Esses resultados podem ser usados na geração de combinações de normas.
Selecione a opção Salvar resultados somente para combinações quadráticas para salvar somente os resultados de combinações quadráticas (os resultados de modos de vibração únicos não são salvos). A condição para salvar somente esses resultados é calcular e salvar os resultados de combinações quadráticas instantaneamente após os cálculos. Caso contrário, não existiriam resultados para um determinado caso dinâmico. Isso permite acelerar os cálculos. Observe que os resultados que não sejam dos tipos selecionados não estão disponíveis. Não existem valores ou modos únicos de combinações quadráticas para eles. Se a opção Salvar resultados somente para as combinações quadráticas estiver desativada, os resultados da análise dinâmica serão salvos para os modos de vibração. Isso resultará em arquivos .RTD maiores e tempos de cálculo mais lentos.
Ao abrir uma tabela de forças para todos os casos quando a opção para salvar resultados dinâmicos estiver ativada, os resultados não serão calculados. Eles são lidos do buffer. Além disso, ao selecionar a opção Salvar resultados somente para as combinações quadráticas e selecionar todos os casos na tabela de forças, os valores de combinações quadráticas serão mostrados para casos sísmicos. No entanto, se somente um caso sísmico for selecionado, os valores serão exibidos por modos de vibração e a tabela não mostrará os resultados.
Os cálculos sísmicos para um grande número de modos próprios exigem salvar um considerável volume de resultados. A redução do tamanho dos resultados consiste em salvar somente um único valor de resultado constante para elementos finitos planos. Por padrão, os resultados para EFs são salvos em três ou quatro nós de canto de um elemento finito. Selecione Salvar média de resultados de EF para reduzir o número de resultados salvos e diminuir o tamanho do arquivo de resultados. Isso deve ser usado somente quando for aceitável um grau de perda na precisão dos cálculos.
