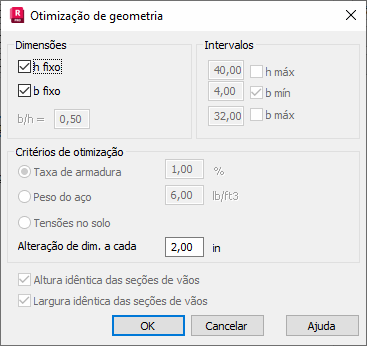

As opções localizadas nessa caixa de diálogo permitem a otimização da geometria de uma viga ou de uma sapata contínua com relação ao consumo médio de aço por elemento. A caixa de diálogo apresentada na figura abaixo é aberta quando o botão de otimização de geometria é pressionado na caixa de diálogo Opções de cálculo.
Para executar uma otimização de viga de CA/sapata contínua, primeiro deve ser selecionada uma dimensão que será uma variável otimizada: h – altura de uma seção transversal da viga ou b – largura de uma seção transversal da viga. Ambas as dimensões podem ser variáveis simultaneamente; no entanto, a definição da relação de dimensão b/h é necessária; esse parâmetro não será alterado durante a otimização.
Também é possível definir valores máximos/mínimos (hmáx e bmín/bmáx) que determinam um limite para aumentar as dimensões geométricas de uma seção transversal da viga. Se essas limitações não forem aplicadas, os valores máximos dessas variáveis disponíveis no programa (10,0 m) se tornarão nos valores limite.
Há dois critérios disponíveis para a otimização da geometria da viga:
- por taxa de armadura
- por peso de aço por metro cúbico de concreto.
Ao executar a otimização, a discretização é aplicada. O valor de alteração para um valor de variável otimizado é determinado em cada campo de alteração de dimensão.
No caso de vigas com vários vãos, uma limitação adicional de otimização pode ser imposta forçando a dimensão transversal idêntica de vãos individuais. É possível limitar as alterações de uma e de ambas as dimensões.
- Os valores da solução final podem ser diferentes dos definidos. Eles se relacionam ao método de solução de um problema de aplicação de discretização. Essa diferença está estritamente conectada ao valor de alteração para dimensões de seção. Um valor de parâmetro inferior faz com que um resultado esteja mais próximo do resultado ideal.
- É possível obter diferentes soluções do mesmo problema para as diferentes dimensões iniciais da viga definida; portanto, é importante presumir dimensões iniciais racionais, pois isso garante cálculos mais rápidos.
- Definir um pouco de valor de alteração para uma seção e permitir mais liberdade na configuração de ambas as dimensões pode resultar no rápido crescimento do tempo de cálculo.
- Todo o problema de otimização é baseado na distribuição de armadura real (fornecida). Portanto, cada solução satisfaz todos os requisitos de norma.
