A extensão para o intercâmbio de dados entre o Inventor e Robot pode ser ativada a partir de ambos os programas. Dependendo do contexto de ativação, a caixa de diálogo pode parecer um pouco diferente:
- A integração com o Inventor - Robot é ativada a partir do Inventor.
O módulo é ativado no programa Inventor ao pressionar o botão Exportar, disponível quando a simulação está ativa no módulo Autodesk Inventor Frame Analysis.

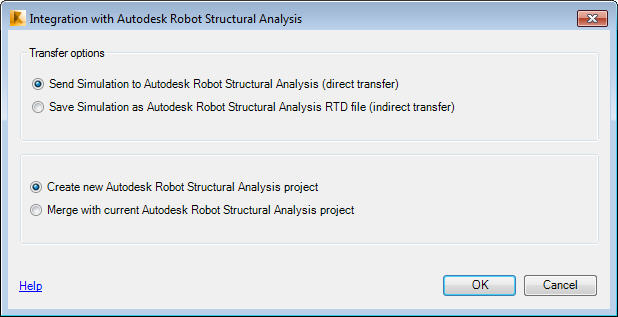

A integração com a caixa de diálogo do programa RSA contém as seguintes funcionalidades:
- O envio da simulação para o Autodesk Robot Structural Analysis(transferência direta) - cria o modelo diretamente no Robot com base na simulação atual no módulo FA. A opção não está disponível se o Robot não estiver instalado.
- Salvar a Simulação como um arquivo RTD do Autodesk Robot Structural Analysis (transferência indireta) - abre uma caixa de diálogo padrão para salvar o arquivo. O Robot não precisa ser instalado no computador.
Além disso, no caso de uma transferência direta, você pode definir um método para a criação do modelo:
- Criar um novo projeto do Autodesk Robot Structural Analysis
- Mesclar com o projeto atual do Autodesk Robot Structural Analysis - modifica o projeto no momento aberto no Robot após as alterações feitas no módulo FA. Estas opções não estão disponíveis para a transferência indireta (usando o arquivo RTD).
- A integração do Inventor - Robot é ativada a partir do Robot.
O módulo é ativado a partir do programa, no menu Complementos com o uso da opção Integração com o Inventor - Robot.

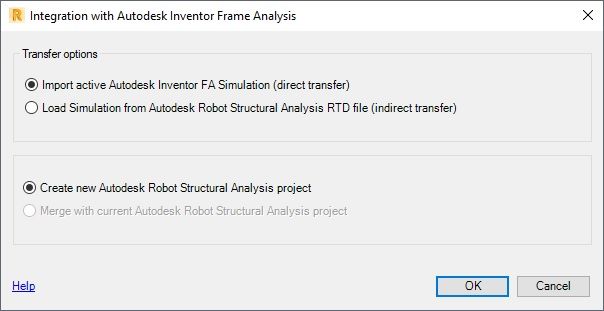

A caixa de diálogo Integração com Inventor Autodesk Inventor Frame Analysis contém as seguintes funcionalidades- Importar a Simulação FA ativa do Autodesk Inventor (transferência direta) - cria um modelo de cálculo diretamente no Robot, com base na Simulação atual no módulo FA. A opção não está disponível se o Autodesk Inventor não estiver instalado.
- Carregar a simulação do arquivo RTD do Autodesk Robot Structural Analysis (transferência indireta) - abre a caixa diálogo padrão para salvar o arquivo. O Autodesk Inventor não precisa ser instalado no computador.
Além disso, no caso de uma transferência direta, você pode definir um método para a criação do modelo:- Criar novo projeto do Autodesk Robot Structural Analysis
- Mesclar com o projeto atual do Autodesk Robot Structural Analysis - modifica o projeto no momento aberto no Robot, após as alterações feitas no módulo FA.
Estas opções não estão disponíveis para a transferência indireta (usando o arquivo RTD).
