Selecione Análise > Desenho ou clique em

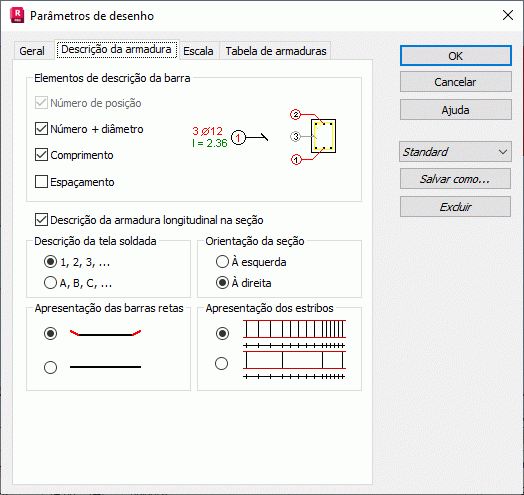

(Parâmetros de desenho) e, em seguida, selecione a guia Descrição da armadura.
Além do número de posições da armadura, um desenho pode exibir os seguintes elementos.
- Número (de barras) + diâmetro. Exibe o número de barras idênticas e seus diâmetros.
- Comprimento. Exibe o comprimento total do elemento de armadura selecionado.
- Espaçamento. As informações de espaçamento referem-se à armadura e são específicas do elemento.
- Vigas: armadura da emenda.
- Colunas: estribos na parte central de uma coluna.
- Fundações: armadura principal da fundação.
- Vigas parede e lajes: cada elemento de armadura na forma de uma barra.
- Descrição da armadura longitudinal na seção. Essa opção é principalmente adequada para vigas. No caso de colunas e vigas parede, são exibidas descrições da armadura longitudinal ao longo de uma seção. Isso não é usado no caso de sapatas e lajes.
Os métodos de descrição de tela soldada podem ser selecionados nessa caixa de diálogo para vigas parede e lajes de CA.
É possível apresentar a orientação das seções transversais, ou seja, exibir as extremidades de barras retas (para tornar um desenho mais legível, é possível apresentar a extremidade da barra como uma linha oblíqua) e a distribuição de estribos. Essa opção está disponível na parte inferior da caixa de diálogo.
