A guia Armadura permite definir os parâmetros da armadura.
Acesso
- Clique em Projeto
Armadura necessária de laje/paredes – Opções Parâmetros de norma para abrir a caixa de diálogo Tipo de armadura de placa e casca e, em seguida, clique em
. - Clique em
(Tipo de armadura de placa e casca) para abrir a caixa de diálogo Tipo de armadura de placa e casca e, em seguida, clique em .

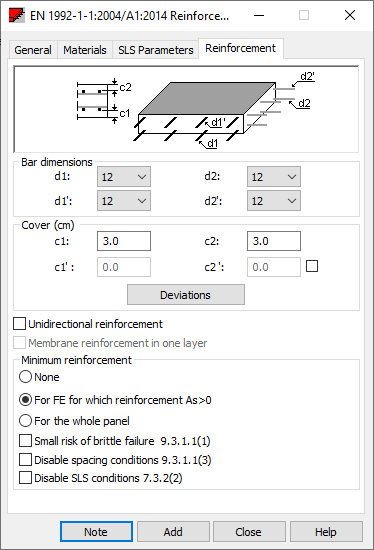

Caixa de diálogo Elementos
- Tipos de barras
-
Defina os seguintes diâmetros das barras de armadura:
- Diâmetro d1 – o diâmetro das barras da armadura principal inferior.
- Diâmetro d1' – o diâmetro das barras da armadura principal superior.
- Diâmetro d2 – o diâmetro das barras da armadura inferior perpendicular à armadura principal.
- Diâmetro d2' – o diâmetro das barras da armadura superior perpendicular à armadura principal.
Nota: As barras de armadura localizadas na direção da armadura principal são barras externas. Na armadura inferior, elas aparecem na camada inferior e na armadura superior, na camada superior. - Cobertura
-
Defina as seguintes coberturas de armadura:
- Cobertura c1 – cobertura da armadura inferior.
- Cobertura c2 – cobertura da armadura superior.
- Valores c1' e c2' – distâncias das armaduras inferior e superior, respectivamente, da armadura da laje na outra direção (por padrão, elas não estarão disponíveis até que sejam selecionadas).
Nota: A cobertura é obtida da aresta da placa para a superfície externa das barras de armadura principais. - Parâmetros adicionais
-
Defina os seguintes parâmetros adicionais:
- Armadura unidirecional. Quando selecionado, somente a armadura da direção principal será calculada (as forças que atuam na direção perpendicular são ignoradas). Isso oferece aceleração dupla dos cálculos. Observe que uma simplificação é adotada aqui, que se baseia na influência insignificante (ou na falta de influência) das forças que atuam na direção perpendicular. Na armadura principal, a verificação das configurações definidas pelo usuário não é feita. O uso inadequado da opção pode resultar em resultados incorretos. As normas para o projeto de elementos de CA frequentemente requerem que a armadura distribuída seja fornecida para a direção perpendicular à direção da armadura principal. A área da armadura distribuída não é calculada.
- Armadura de membrana em uma camada (no eixo). O tipo de compressão/tensão deve ser selecionado na guia Geral para que essa opção esteja disponível. Quando selecionada, a armadura é posicionada no eixo de um elemento de CA (a armadura será sujeita à compressão/tensão devido às forças da membrana).
A tabela a seguir mostra os parâmetros necessários para a armadura unidirecional e a armadura de membrana em uma camada (no eixo) quando elas são selecionadas ou não.
Opção de armadura
Parâmetros requeridos
Unidirecional
Em uma camada (no eixo)
d1
d2
d1'
d2'
c1
c2
Sim
Não
Sim
Sim
Sim
Sim
Sim
Sim
Não
Sim
Sim
Sim
Não
Não
Não
Não
Sim
Não
Sim
Não
Sim
Não
Sim
Sim
Sim
Sim
Sim
Não
Não
Não
Não
Não
- Armadura mínima
-
Especifique os seguintes critérios para gerar a armadura mínima nos painéis de CA:
- None.A armadura mínima não será gerada em um painel.
- Em EF cuja armadura As > 0.A armadura mínima será gerada somente nos painéis para os quais a armadura calculada é menor que a armadura mínima e maior que zero. Se a área da armadura calculada para um elemento finito (triangular) for igual a zero, a armadura mínima não será gerada.
- Em todo o painel.A armadura mínima será gerada para um painel inteiro.
Também é possível definir parâmetros adicionais para o controle da armadura mínima que podem estar disponíveis para a ACI 318 e a EN 1992-1-1:2004 AC:2008 com todas as normas dos Anexos nacionais.
- Pequeno risco de falha frágil. A armadura mínima será gerada como 1,2 vezes a área necessária na verificação ULS.
- Desativar condições de espaçamento. A armadura mínima será gerada sem limitar o espaçamento das barras.
- Desativar as condições SLS. A armadura mínima necessária para controlar o fissura será gerada sem levar em conta as condições SLS.
A armadura mínima considera todas as combinações de normas e todos os casos de carga. A armadura pode ser calculada para um lado de uma seção, ambos os lados, e para toda uma seção (separadamente para cada instância), dependendo dos requisitos da norma.
A verificação começa com a verificação da armadura mínima total. Se existir tal condição, ela verificará se a soma das armaduras inferior e superior é menor do que a quantidade total. Se for maior, as condições serão satisfeitas e os cálculos serão interrompidos.
Se a soma for menor, então:
- O valor máximo da armadura inferior e as áreas de armadura inferior mínimas serão presumidas.
- O valor máximo da armadura superior e as áreas da armadura superior mínimas serão presumidas.
A armadura total mínima será dividida pela soma dos valores máximos. O coeficiente obtido será indicado por m. Em seguida, o coeficiente será multiplicado pelos valores máximos das armaduras inferior e superior. A soma será igual à área da armadura total mínima.
Dados:
AsTotmin
AsUppmin
AsLowmin
AsUpp
AsLow
AsUpp'=max(AsUppmin; AsUpp)
AsLow'=max(AsLowmin; AsLow)
m= AsTotmin/(AsUpp'+AsLow')
m*AsUpp'+m*AsLow'=AsTotmin.
