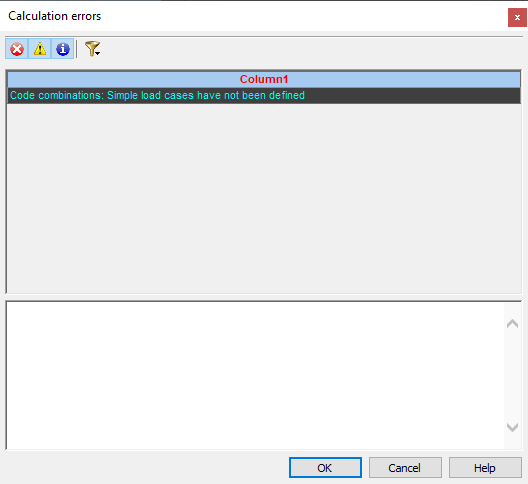

Durante os cálculos da armadura fornecida (real) nos módulos de CA, podem ser exibidas mensagens informando sobre a execução do cálculo. As mensagens dependem de uma norma e um tipo de elemento de estrutura de CA sendo projetado.
As mensagens são agrupadas por elementos individuais de estruturas de CA
Vigas e sapatas contínuas
|
Nenhum resultado da análise estática, Resultados incorretos da análise estática |
Será exibido se os cálculos FEM estiverem incorretos. |
| O número de colunas de armadura foi aumentado devido às condições de classificação de incêndio O número de colunas de armadura foi aumentado devido às condições de classificação de incêndio O número de camadas de armadura foi aumentado devido às condições de classificação de incêndio A quantidade da armadura transversal foi aumentada devido às fissuras inclinadas A quantidade da armadura longitudinal foi aumentada devido às fissuras perpendiculares |
A modificação da armadura não está sendo diretamente conectada com os requisitos de capacidade de seção. Eles não têm efeito nos resultados do cálculo. |
|
A cobertura não satisfaz às condições de classificação de incêndio A largura da viga não satisfaz às condições de classificação de incêndio A cobertura não atende aos requisitos para o ambiente especificado As dimensões de seção transversal são muito pequenas devido aos requisitos sísmicos |
Verificação da geometria devido a: classificação de incêndio, classe de ambiente ou requisitos sísmicos. |
|
O comprimento do gancho da armadura transversal é muito pequeno Problemas com a disposição da armadura Área da armadura de emenda insuficiente Área de armadura insuficiente de barras curvadas devido à carga suspensa |
Verificação de uma armadura gerada devido aos requisitos de norma ou geometria. |
|
Balanço curto |
Dimensões de balanço classificadas como curtas. |
|
O momento de torção não será levado em consideração nos cálculos A força axial não será levada em consideração nos cálculos |
Os efeitos ignorados nos cálculos que podem afetar o resultado do cálculo. |
|
Combinações de normas: as relações não foram definidas Combinações de normas: nenhuma combinação de carga foi gerada Combinações de normas: as cargas simples não foram definidas O número de combinações ultrapassa 32.000 |
Preocupado com as combinações de normas |
Colunas
|
A porcentagem da armadura excede o # valor # Dimensão mínima da seção da coluna < # valor # O lambda de esbeltez excede o # valor # Nenhuma barra de diâmetro > # valor # na lista de armadura longitudinal Nenhuma barra de diâmetro > # valor # na lista de armadura lateral |
Valores excedentes permitidos pela norma |
|
Capacidade de carga da coluna insatisfatória |
O projeto de coluna (geometria, material etc.) definido pelo usuário é impossível. |
|
Coluna esbelta (flexão biaxial): uma análise detalhada é necessária Coluna com flexão biaxial: foi projetada como uma pequena |
Efeitos que podem afetar o resultado do cálculo |
|
Disposição sísmica: não é permitido usar barras com ganchos. |
Devido aos requisitos sísmicos, definição incorreta da ancoragem da armadura. |
|
Observação: Força de tração na coluna. |
Força de tensão que atua em uma coluna. Não tem efeito nos resultados do cálculo. |
Sapatas distribuídas
No módulo de projeto de sapatas distribuídas, o seguinte grupo de erros pode ser diferenciado:
- Erros que avisam que as condições da norma do projeto geométrico não foram satisfeitas. Não há possibilidade de atender às seguintes condições:
- capacidade do solo
- levantamento de fundação em ULS (SLS, ALS)
- deslizamento de fundação
- rotação da fundação em torno do eixo X (Y)
- punção de fundação
- cisalhamento de fundação
- levantamento de fundação
- média de assentamento de fundação
- diferença nos assentamentos de fundação
- Erros sobre a disposição da armadura resultantes da geometria ou dos requisitos da norma de distribuição:
- colisão do pilar com a armadura superior da sapata, Rp > h2
- falta de possibilidade de distribuir a armadura na sapata
- necessidade de fornecer a armadura superior na sapata
- armadura horizontal insuficiente do pilar
- a taxa de armadura máxima no pilar foi excedida.
