O Robot permite aplicar uma seção variável a vários membros que formam uma cadeia. Para atribuir uma seção variável, especifique os parâmetros da seção (dimensões no início e no fim do membro) na guia Cônico, na caixa de diálogo Nova seção. Em seguida, na caixa de diálogo Seções, especifique os membros (cadeia de membros) aos quais a seção deve ser aplicada. É possível fazer isso de duas maneiras:
- Insira os números dos membros no campo Linhas/Membros e clique em Aplicar.
- Selecione os membros graficamente (os números são exibidos no campo Linhas/Membros) e clique em Aplicar.

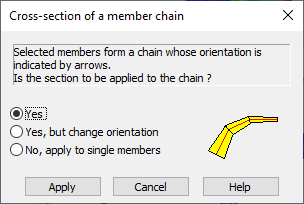

Na caixa de diálogo, é possível definir como você deseja atribuir a seção aos membros. Na parte superior da caixa de diálogo, aparece uma pergunta para indicar se a seção deve ser aplicada à cadeia de membros. Existem três maneiras de aplicar a seção:
- Sim (manter a orientação) – A seção variável é aplicada à cadeia de membros e a orientação da cadeia representada por setas (o início e o fim da cadeia) é mantida.
- Sim, mas alterar a orientação – A seção variável é aplicada à cadeia de membros, mas a orientação da cadeia representada por setas (início e fim da cadeia) é alterada.
- Não, aplicar a membros únicos – A seção variável é aplicada a um único membro na cadeia.
Ao clicar em Aplicar, a seção variável é atribuída aos membros selecionados.
