Use essa caixa de diálogo para definir as coordenadas dos pontos característicos, para os quais serão executados os cálculos ou as verificações do membro.
Acesso
- No layout Projeto de aço/alumínio, clique em Configuração na caixa de diálogo Cálculos.
- Na caixa de diálogo Configurações, clique em Opções.
Nota: A norma SP16.13330.2017 substitui as versões anteriores SNiP II-23-81 e SP16.13330.2011 da norma para as estruturas de aço. Portanto, todas as referências a tabelas ou seções da norma se aplicam à norma SP16.13330.2017, exceto quando especificado de outra forma.

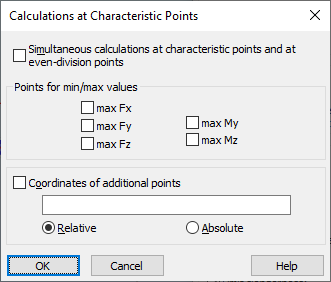

Caixa de diálogo Elementos
- Cálculos simultâneos nos pontos característicos e nos pontos de divisão constante.
- Executa cálculos de membros de estrutura para os pontos característicos definidos e o número de pontos de cálculo.
Nota: O número de pontos de cálculo pode ser definido na opção Número de pontos, na caixa de diálogo Configuração.
- Pontos para valores mín/máx
- Selecione os pontos nos quais as forças internas alcançam seus valores máximos.
Nota: As forças internas incluem: força Fx longitudinal, forças Fy e Fz transversais e momentos My e Mz fletores.
- Coordenadas de pontos adicionais
- Insira as coordenadas dos pontos adicionais e, em seguida, especifique se essas coordenadas são relativas ou absolutas.
