Use essa caixa de diálogo para verificar os membros de aço sujeitos à ação de forças internas definidas pelo usuário, de acordo com os requisitos da norma de aço russa SP16.13330.2011.
Acesso
- Clique em Projeto
Projeto de membro de aço – OpçõesVerificação.
Nota: A norma SP16.13330.2017 substitui as versões anteriores SNiP II-23-81 e SP16.13330.2011 da norma para as estruturas de aço. Portanto, todas as referências a tabelas ou seções da norma se aplicam à norma SP16.13330.2017, exceto quando especificado de outra forma.

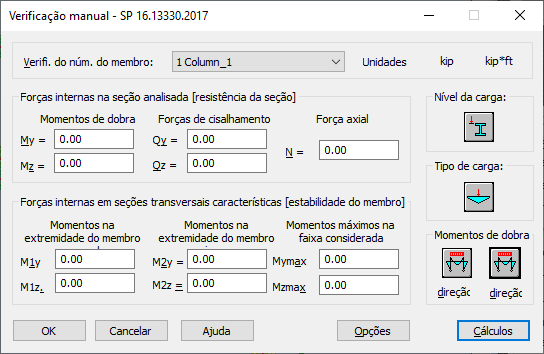

Caixa de diálogo Elementos
- Verific. do núm. do membro
- Selecione o elemento a ser verificado.
- Forças internas na seção analisada
- Insira os valores das forças internas apropriadas.
- As unidades aplicadas são exibidas no canto superior direito da caixa de diálogo.
- Forças internas em seções transversais características
- Insira os valores das forças internas apropriadas nas extremidades dos membros esquerdo e direito, bem como ao longo do comprimento do membro.
- As unidades aplicadas são exibidas no canto superior direito da caixa de diálogo.
- Nível de carga
- Clique no ícone Nível de carga e, em seguida, selecione um tipo de nível de carga.
Nota: Um nível de carga é uma carga que atua sobre a mesa inferior ou superior.
- Tipo de Carga
- Clique no ícone Tipo de carga e, em seguida, selecione um tipo de carga.
- Clique no ícone Nível de carga para selecionar o tipo de nível de carga.
- Opções
- Abre a caixa de diálogo Configuração, que permite definir os parâmetros de cálculo.
- Cálculos
- Executa os cálculos.
Uma vez concluída a verificação do membro, uma caixa de diálogo exibirá os resultados do cálculo.
Nota: Ao executar uma verificação manual, os enrijecedores intermediários definidos na caixa de diálogo Definição de membro não são considerados, e o membro é tratado como um membro sem enrijecedores ao longo de seu comprimento.
