A calculadora de solo localiza o valor do coeficiente de elasticidade equivalente para um solo em camadas.
A calculadora é instalada durante a instalação do Robot.
O coeficiente de elasticidade pode ser aplicado ao definir o seguinte.
- Suporte elástico.
- Piso elástico da barra.
- Solo elástico do painel.
A calculadora permite o cálculo do coeficiente de elasticidade diretamente com base em um perfil definido de um solo em camadas e oferece as seguintes funções.
- Definir um perfil de solo com o banco de dados de solo disponível e suas características de solo.
- Salvar e ler um perfil de solo completo definido pelo usuário.
- Calcular o coeficiente de elasticidade para um perfil definido.
- Encaminhar um valor calculado para as caixas de diálogo para suporte ou definição de solo.
A calculadora opera como uma ferramenta independente que permite o cálculo do coeficiente de reação do solo para uma fundação e perfil do solo definidos. Um perfil de solo salvo pode ser usado na calculadora de CA e na calculadora de sapata contínua.
Inicie a calculadora fazendo o seguinte.
- Selecione Ferramentas > Solos de construção – Calculadora.
- Clique em
(Solos de construção) na barra de ferramentas Ferramentas. - Clique no botão Coeficiente de elasticidade localizado em diferentes caixas de diálogo contextuais (como as caixas de diálogo Nova definição de suporte, Novo solo elástico, Novas definição de espessura e outras) no Robot.
- Clique no ícone da área de trabalho da calculadora.
- Selecione Solos de construção – cálculos do coeficiente K no grupo Todos os programas no menu Iniciar.
Na calculadora, o coeficiente K é calculado com base no valor das tensões médias sob a fundação para uma unidade de área. O coeficiente KZ equivalente para uma fundação com cotas especificadas também é calculado.

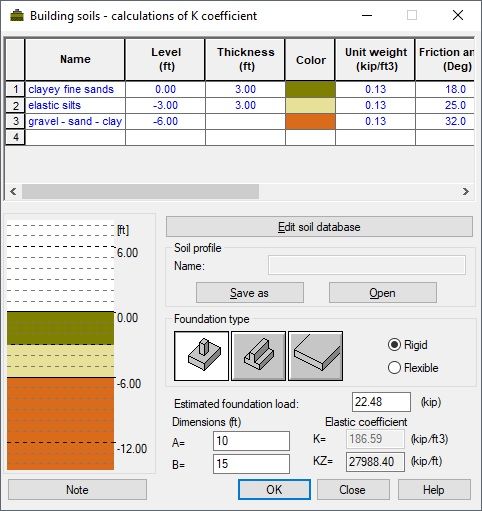

Para calcular o coeficiente K equivalente para um solo em camadas, faça o seguinte.
- Defina os parâmetros das camadas sucessivas do solo na tabela. Camadas de solo consecutivas serão apresentadas esquematicamente na parte inferior esquerda da caixa de diálogo. Os solos disponíveis são do banco de dados de solo selecionado na caixa de diálogo Preferências do trabalho.
- Selecione um tipo de solo na coluna Nome.
- Defina o Nível ou Espessura para o nível de uma determinada camada de solo. Os parâmetros restantes são lidos do banco de dados de solo.
- Selecione um dos seguintes tipos de fundação.
-
Sapata distribuída com dimensões A x B. A unidade do coeficiente KZ é (força/comprimento). Um valor calculado KZ = K * A * B pode ser aplicado ao definir o coeficiente elástico na caixa de diálogo de definição de suporte. -
Sapata distribuída com dimensões A (comprimento da sapata distribuída) e B (largura da sapata distribuída). A unidade do coeficiente KZ é (força/comprimento^2). Um valor calculado KZ = K * B pode ser aplicado ao definir o coeficiente elástico na caixa de diálogo de definição de tipo de solo elástico. -
Fundação da laje com cotas A x B. A unidade do coeficiente KZ é (força/comprimento^3). Um valor calculado KZ = K pode ser aplicado ao definir o coeficiente elástico na caixa de diálogo de definição de tipo de espessura do painel.
-
- Selecione um tipo de fundação rígida ou flexível.
Isso assume uma tensão média sob a fundação da solução de fundação rígida ou da solução do semiespaço elástico carregado com cargas uniformes que atuam na região definida pelo contorno da fundação. As diferenças nos valores de tensão resultam em diferentes valores de assentamento elástico e, por sua vez, se converte em um valor numérico de rigidez elástica do solo. A distribuição de tensão em estruturas reais está mais próxima do caso de fundação rígida do que do caso de fundação flexível.
- Determine uma estimativa de carga da fundação para limitar o escopo do cálculo de tensões do solo (calculando o valor do coeficiente equivalente K).
- Determine as cotas de um tipo de fundação selecionado.
Pressione a tecla Tab ou clique em OK. Um valor do coeficiente equivalente para um solo em camadas será especificado no campo K =.
Clicar em OK faz com que um valor calculado do coeficiente KZ seja encaminhado para as caixas de diálogo Nova definição de suporte, Novo solo elástico ou Nova definição de espessura. Isso será fornecido se a caixa de diálogo relevante estiver aberta e o campo do coeficiente de elasticidade estiver acessível.
Os perfis de solo definidos podem ser salvos no disco. Clique em Salvar como para salvar um perfil em um arquivo *.xml (banco de dados). O campo Nome do arquivo exibe o perfil de solo atual com um caminho de acesso ao arquivo. Clique em Abrir para ler um arquivo com parâmetros de perfil de solo definidos.
Consulte também:
Descrição do algoritmo de cálculo do valor do coeficiente K equivalente
