Padrão de armadura – guia Geral (parede de CA)

A guia Geral permite definir os parâmetros gerais relativos à armadura de uma parede de CA.

Acesso

Selecione o layout Projeto de CA Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.

• Clique em Análise Padrão de armadura.
• Clique em (Padrão de armadura).

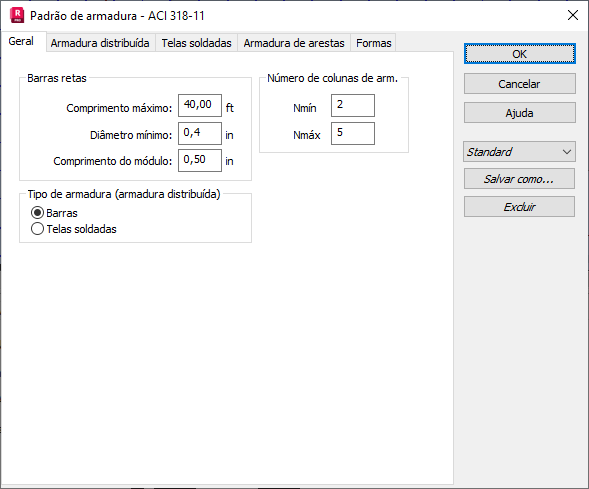

Caixa de diálogo Elementos

Nota: O conteúdo da caixa de diálogo depende da norma de CA selecionada durante o projeto da parede e algumas das opções podem não estar disponíveis.

Barras retas

Define o comprimento máximo de barras retas para a armadura. Um diâmetro de condição de origem deve ser aplicado.

Comprimento do módulo

Especifique um valor (módulo) para o qual o comprimento da barra deve ser arredondado para cima ou para baixo. Por exemplo, se uma barra for aplicada a 5,36 m no primeiro lance de escada, o valor de Comprimento do módulo de 0,10 m ajustará o comprimento da barra para 5,40 m.

Tipo de armadura (armadura distribuída)

Define o tipo de armadura distribuída.

• Barras
• Telas soldadas

Número de colunas de armaduras

Define o número mínimo e máximo de colunas de armadura.

Armadura de antiencolhimento

Esse item é gerado na forma de barras horizontais e verticais e uniformemente distribuídas na parede.

• A armadura sempre é gerada.
• A armadura é gerada somente para paredes externas.
• A armadura nunca é gerada.

A armadura de antiencolhimento deve atender aos requisitos abaixo:

• Vertical: 0,6 * 400 / fe (cm^2/m).
• Horizontal: 1,2 * 400 / fe (cm^2/m).

A opção Salvar como permite reutilizar um conjunto de parâmetros do padrão de armadura. Esse conjunto é salvo no diretório do usuário atual. É possível reutilizar esse conjunto para o outro elemento na caixa de diálogo Padrão de armadura ou atribuí-lo ao elemento selecionado (ou elementos selecionados do mesmo tipo) no Inspetor de componente CA.

A opção Excluir permite remover o conjunto selecionado dos parâmetros do padrão de armadura.
