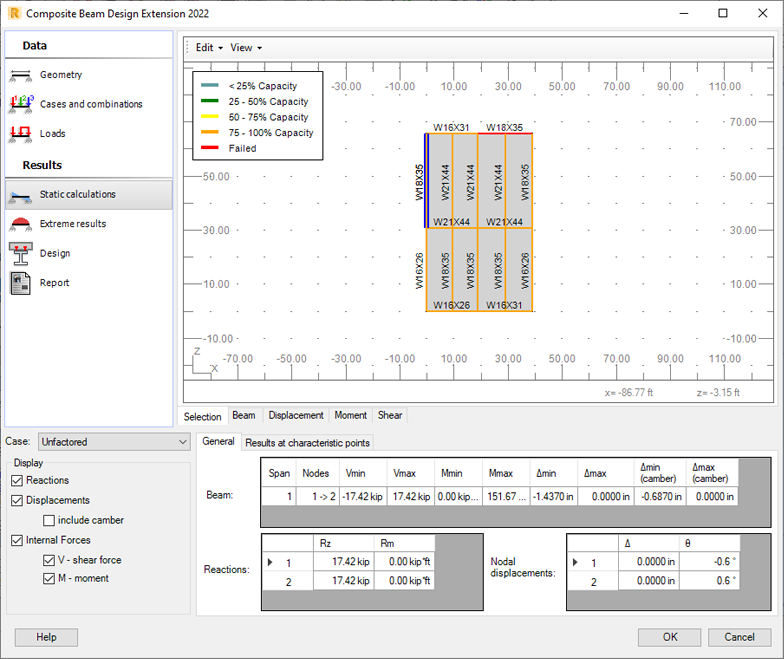

Use a guia Cálculos estáticos para:
Revisar os resultados de cálculos estáticos de um modelo do Robot
Revise os resultados de cada caso de carga e combinação.
Para visualizar os resultados, no campo Caso, selecione um caso de carga ou uma combinação. Na guia Geral, os resultados da análise estática para viga, reações e deslocamento nodal são exibidos.
Selecionar pontos característicos na viga e visualizar os resultados nesses pontos
- No visualizador de gráficos, selecione a guia Viga.
- Selecione Editar
Pontos característicos.
- Mova o cursor sobre o modelo de viga e clique com o botão direito do mouse para selecionar um ou mais pontos característicos.
Clicar com o botão direito do mouse em um ponto abre a guia Resultados em pontos característicos exibindo os resultados para os pontos selecionados.
Também é possível especificar pontos característicos na viga, usando uma das seguintes formas:
- Na guia Resultados em pontos característicos, clique duas vezes na célula da coluna Deslocamento/Comprimento e insira um valor.
- Clique duas vezes na célula da coluna Deslocamento e insira um valor.
Exibir diagramas para um resultado e caso de carga selecionados
Para exibir um diagrama, em Exibir, selecione um tipo de resultado: Reações, Deslocamentos ou Forças internas. Em seguida, uma guia com um diagrama correspondente é adicionada na parte inferior do visualizador de gráficos. Clique nessa guia para visualizar um diagrama.
- Reações
- Deslocamentos (opcionalmente com curvatura)
- Forças internas (força de cisalhamento e momento fletor).
Os seguintes resultados podem ser exibidos:
Convenção de sinais (direções positivas de forças e momentos)
