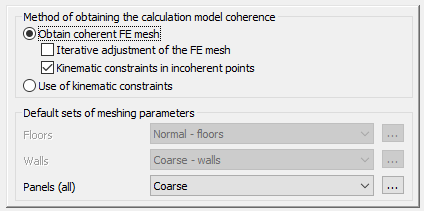

Após clicar na opção Criação de malha na árvore localizada na parte esquerda da janela Preferências do trabalho, o campo mostrado abaixo será exibido na parte direita da janela.
As opções para obter coerência da criação de malha gerada dos elementos finitos estão localizadas na parte superior da caixa de diálogo.
O programa fornece os seguintes métodos para obter uma malha consistente de elementos finitos:
- obtendo a consistência da malha – após selecionar essa opção, os elementos finitos existentes são modificados de forma que a malha obtida seja consistente; se ocorrer incompatibilidade na verificação da consistência da malha, uma nova malha de elementos finitos será gerada nos pontos em que a malha não for ajustada; o programa permite usar dois métodos:
- ajuste iterativo – é ativada a criação de malha local de painéis para os quais ocorreram inconsistências da malha.
- restrições cinemáticas em pontos de inconsistência: o método que usa as restrições cinemáticas para unir nós.
- usando restrições cinemáticas – o método presume que as malhas para os painéis determinados não passam por ajustes (a verificação da consistência das malhas não está ativada). Os nós são unidos por meio de restrições cinemáticas; se a opção estiver ativada, será possível definir as dimensões padrão dos elementos finitos para alguns tipos de painéis (lajes, paredes).
A união de malhas dos elementos finitos e dos nós de estrutura usando as restrições cinemáticas consiste na interpolação do deslocamento do nó conectado baseada na função da forma do elemento com o qual o nó está unido.
As opções que permitem selecionar o tipo de malha de elementos finitos criados para os elementos da estrutura (lajes, paredes, painéis) estão localizadas na parte inferior da caixa de diálogo. Os seguintes conjuntos de parâmetros de malha estão disponíveis: baixa, normal, fina e definida pelo usuário).
Clicar em uma das chaves (...) localizadas no lado direito dos conjuntos dos parâmetros de malha resulta na abertura de uma caixa de diálogo adicional em que os parâmetros da superfície ou geração de malha de EF volumétrica podem ser definidos.
