Paredes – Definição

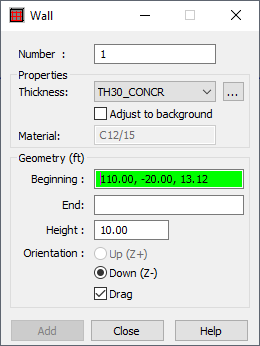

Abra a caixa de diálogo Parede, através um dos seguintes métodos:

• Clique no menu Geometria > Paredes.
• Clique em .

Use essa opção para definir paredes em uma estrutura especificando o seguinte:

• Coordenadas dos pontos inicial e final da linha base da parede
• Altura da parede
• Orientação ao longo do eixo vertical Z considerado (para cima, para baixo).

É possível definir uma parede especificando o seguinte:

• Número da parede
• Propriedades de parede:
  • Espessura; Ajustar ao plano de fundo – quando essa opção for selecionada, enquanto uma parede está sendo desenhada, sua espessura se ajustará automaticamente às linhas do contorno da parede
  • Material (esse campo não está disponível para edição; exibe o material definido para um tipo selecionado de espessura de parede)
• Geometria da parede:
  • Início e fim de uma parede
  • Altura da parede
  • Orientação (para cima ou para baixo com relação à posição do nó inicial)

Além disso, o material padrão é exibido para o tipo selecionado de espessura de parede.

Nota: É possível definir um novo tipo de espessura de painel clicando em , ao lado do campo Espessura.

Ao ser selecionada a opção Arrastar, a extremidade final da parede que está sendo definida também é o início da próxima parede.
