Geometria

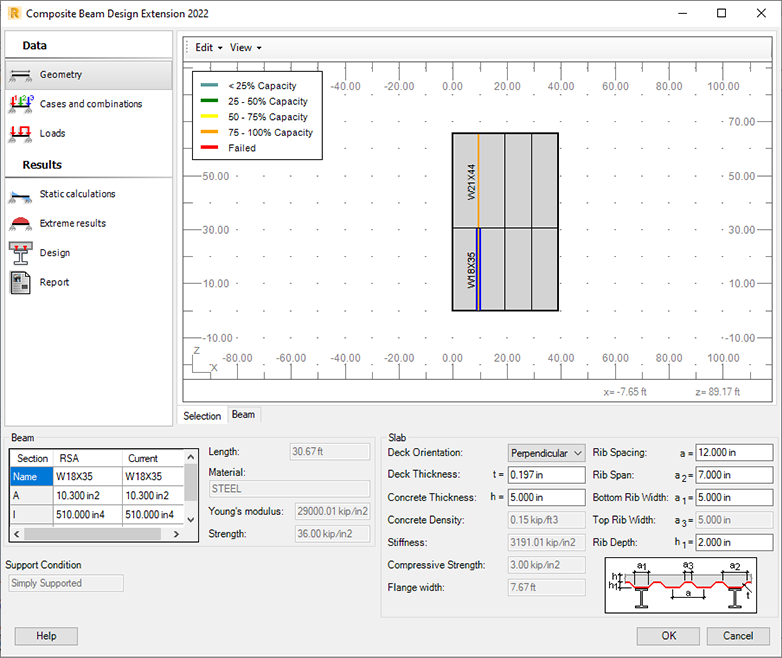

Use a guia Geometria para:

Revisar os dados de geometria da viga no modelo do Robot

Especifique a orientação do deck para determinar a espessura efetiva da laje (de acordo com a ANSI/AISC 360-10 I3.2c). Consulte Orientação da laje.

• Perpendicular

  Selecione para ignorar o concreto abaixo da parte superior das nervuras do deck no cálculo da espessura efetiva da laje (de acordo com a ANSI/AISC 360-10 I3.2c).

• Paralela

  Selecione para incluir o concreto nas nervuras do deck no cálculo da espessura efetiva da laje (de acordo com a ANSI/AISC 360-10 I3.2c). Será possível selecionar paralelo se o deck for paralelo ou quase paralelo à viga.

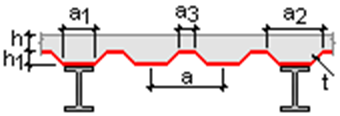

Especificar as dimensões de uma placa trapezoidal

Nota: Modificar os parâmetros da placa trapezoidal na guia Geometria não modifica esses parâmetros no modelo do Robot.

• Espessura do deck (t)
• Espessura do concreto (h)
• Espaçamento da nervura (a)
• Vão da nervura (a2)
• Largura da nervura inferior (a1)
• Largura da nervura superior (a3)
• Profundidade da nervura (h1).

Se no modelo do Robot, você seleciona um dos seguintes tipos de laje ortotrópica:

• Laje composta com uma placa trapezoidal
• Laje em uma placa trapezoidal

A extensão lê esses parâmetros no modelo e preenche os campos automaticamente. Para uma laje em uma placa trapezoidal, o valor da espessura do deck é 0, porque não está definido para esse tipo de laje. Consulte Tipos de geometria de laje disponíveis.

Se você definir uma laje de CA no modelo, os campos com parâmetros de placa trapezoidal serão automaticamente preenchidos com zeros. É possível especificar os valores para esses parâmetros.

Revisar diagramas de cisalhamento, momento e deslocamento da viga

Para acessar os diagramas de vigas, clique na guia Viga no visualizador de gráficos.
