Interpretação dos resultados da armadura teórica (necessária) para membros de CA

A armadura teórica (necessária) obtida após os cálculos é interpretada da seguinte maneira.

1. Armadura longitudinal

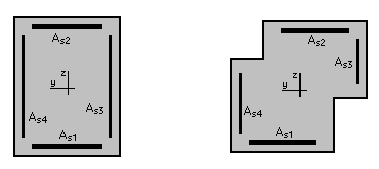

   Para colunas curvadas biaxialmente com seções retangulares, em forma de T, em forma de L ou em forma de Z, as áreas de armadura devem ser interpretadas da seguinte maneira.

   As1 = As2 = Armadura ao longo de b.

   As3 = As4 = Armadura ao longo de h.

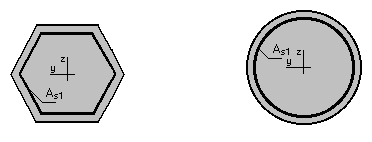

   Para colunas cuja seção transversal é descrita por um polígono, círculo, semicírculo ou quarto de círculo regular, as áreas de armadura devem ser interpretadas da seguinte maneira.

   As1 = Armadura ao longo de b – distribuída uniformemente ao longo da aresta.



   Para vigas retangulares curvadas biaxialmente:

   As1 = Armadura inferior. As2 = Armadura superior.

   As4 = Armadura inferior (eixo Z). As3 = Armadura superior (eixo Z).



   Para elementos com armadura em ambos os planos, os resultados devem ser interpretados da seguinte maneira.



   As áreas são tratadas de forma independente – elas não têm peças comuns nos cantos. A área de canto da armadura da seção é atribuída à área resultante do cisalhamento no plano Y.

2. Armadura transversal:
   • Espaçamento teórico (necessário) do estribo (Espaçamento do estribo) – espaçamento dos estribos definidos necessários para uma determinada seção.
   • Distribuição de estribo real (fornecida) – a distribuição que é presumida para uma determinada seção quando o elemento foi dividido em N partes iguais (definidas anteriormente na caixa de diálogo Parâmetros de cálculo) e quando a distribuição em cada uma das zonas foi calculada.
   • Tipo/distribuição de armadura transversal – apresenta o tipo de estribo e a distribuição no número de zonas definidas anteriormente na caixa de diálogo Parâmetros de cálculo. O tipo de armadura é descrito pelo número de barras e seu diâmetro vinculado pela letra f ou um grau de aço (de acordo com a norma). A designação 5f8 (4HA8, 4T8) indica estribos de quatro lados feitos com as barras de φ8. A descrição da distribuição para cada zona inclui o número de estribos e seu espaçamento vinculado com um sinal de multiplicação. As zonas são vinculadas com um sinal de adição.

A seguinte descrição: 20*4,0+10*8,0+20*4,0 indica três zonas de distribuição de estribo. O primeiro e o último são compostos de 20 estribos, cada um deles espaçado a 4,0 unidades de dimensão de seção. A zona do meio compreende 10 estribos espaçados a cada 8,0 unidades de dimensão de seção. As unidades válidas são as unidades de acordo com as quais os cálculos foram executados.

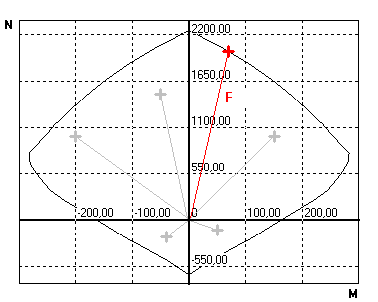

Nota: Na tabela de resultados, uma combinação de projeto é uma combinação que produz a maior taxa de eficiência de seção para a armadura calculada com base em todas as combinações. As seguintes forças internas são apresentadas para a combinação de projeto.

A combinação do projeto mostra o conjunto de forças mais desfavorável para uma determinada seção. É somente um dos componentes da envoltória de conjuntos de forças. No entanto, cada um desses conjuntos pode afetar a área de armadura final necessária. Essa é a razão pela qual a combinação do projeto como um único componente pode não ser usada para projetar toda a seção.
