Caso ocorra o levantamento, uma parte da base da fundação não participará na transferência de pressão para o solo. Esse fenômeno pode ser permitido sob a fundação de colunas que são carregadas com momentos resultantes de cargas variáveis, com exceção de cargas dinâmicas.
- ACI\BS 8004:1986\CSA
Não está disponível nenhuma condição para limitar a excentricidade nas normas mencionadas. Se tal análise for necessária, esse valor deverá ser verificado manualmente.
- DTU 13.12/Fascicule 62 Titre V
Uma medida que define o levantamento da fundação para a norma Fascicule 62 Titre V. Essa é a área de contato efetiva da sapata-solo, expressa como uma porcentagem com relação à área total da fundação. Os critérios padrão da porcentagem da área de contato solo-fundação são os seguintes.
- ULS: 10%.
- SLS (para uma combinação frequente): 100%.
- SLS (para uma combinação rara): 75%.
Esses valores cumprem os requisitos da norma Fascicule e podem ser modificados conforme necessário.
O documento DTU 13.12 não estabelece quaisquer requisitos particulares para o levantamento de fundação. No entanto, é possível impor limitações para a área de contato de forma análoga à norma Fascicule 62 Titre V. As combinações de normas de acordo com combinações frequentes e raras da norma DTU 13.12 não são diferenciadas em SLS. Somente dois limites são acessíveis aqui: separadamente para ULS e separadamente para SLS.
- EN 1997-1:2004 e ENV 1997-1:1994 (EC 7)

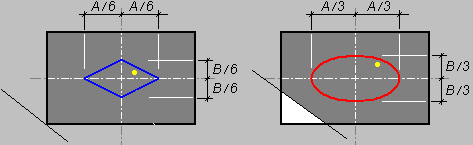

O Eurocódigo 7 estabelece requisitos especiais para fundações com cargas grandes em excentricidade (6.5.4). É possível projetar uma fundação considerando a condição de limite para uma posição da força resultante de 1/3 do comprimento ou da largura 6.5.4 (1).
Devido ao perigo relacionado ao levantamento da fundação, é possível adotar uma condição mais rigorosa para a posição da força resultante, o que impede o levantamento (1/6 do comprimento ou da largura) que corresponde ao núcleo da seção. Essa condição pode ser aplicada no projeto de fundações para estruturas de maior importância.
Tais limitações são definidas na caixa de diálogo Opções geotécnicas, na guia Geral.
- PN-81/B-03020
A norma polonesa divide as cargas ULS em dois grupos:
- Cargas de longo período.
- Cargas totais.
Para cada grupo de carga, pode ser determinada uma posição da carga resultante para a base da fundação. Não é permitido definir uma excentricidade para cargas de longo período maiores do que a excentricidade das cargas totais.
Podem ser aplicadas a esses grupos as seguintes limitações para a localização da excentricidade.
Núcleo 0
A localização da excentricidade no núcleo 0 garante que a forma base da fundação seja selecionada, de modo que a carga em excentricidade para a flexão unidirecional não ultrapasse 1/30 da cota da base da fundação. Nesse caso de distribuição de tensões sob a sapata, os estudos permitem a aplicação de um método de cálculo simplificado para a carga axial combinada com um fator de segurança adicional.
Nota: Os cálculos no módulo são sempre executados de forma exata.Núcleo I
O núcleo 1 impede uma folga sob a base da fundação, o que indica levantamento. Nesse caso, a excentricidade não pode ultrapassar os valores A/6 e B/6, de modo que o eixo neutro não faça interseção com a base da fundação.
Para a fundação de colunas de áreas industriais carregadas com guindastes de ponte rolante, o resultado das forças do projeto para cargas mortas, variáveis, de período curto e longo pode não ultrapassar o núcleo da base da fundação 2.3 d.
Núcleo II

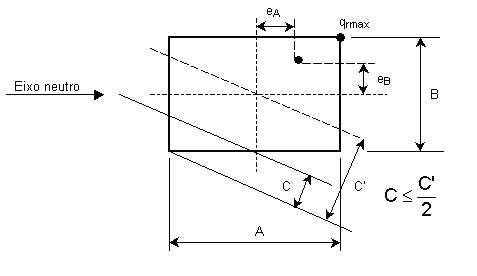

O núcleo generalizado foi adotado devido à limitação da folga permitida sob a fundação quando ocorre o levantamento da base da sapata 2.3 a. A norma permite a folga entre o solo e a base da fundação. O intervalo da folga não pode ser maior do que a metade da distância C', entre a linha reta que se estende paralela ao eixo neutro e que passa através do centroide de toda a base e o ponto mais externo da base que é oposto ao ponto no qual ocorre o valor máximo de tensão q rmax . Portanto, o valor relativo permitido de uma folga para o núcleo II é igual a 0,5 e resulta da relação C/C. Para um caso simples de eB = 0, C = A/4, a C' = A/2.
- SNiP 2.02.01-83
Não está disponível nenhuma condição para limitar a excentricidade na norma mencionada. Se tal análise for necessária, esse valor deverá ser verificado manualmente.
