A guia Otimização permite definir a forma e as dimensões de uma fundação projetada.
Acesso
Selecione o layout Projeto de CA
Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.
- Clique em Elemento de CA Dimensões.
- Clique em
(Definição de dimensão).

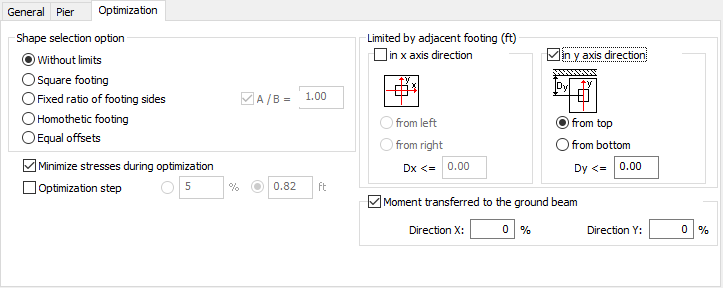

Caixa de diálogo Elementos
- Opções de seleção de forma
-
Essas opções definem propriedades particulares da geometria da fundação que será selecionada no processo do projeto. A opção Fixo localizada junto às dimensões da sapata deve ser desativada para modificar as opções de Seleção de formato.
- Sem limites – Forma geral da geometria da sapata sem quaisquer correlações geométricas.
- Sapata quadrada – Os cálculos e a otimização da geometria da fundação resultam em uma sapata quadrada.
- Coeficiente fixo das laterais da sapata – Obtenha os valores de comprimento e largura da sapata cuja relação é fixa. O quociente dos comprimentos dos lados da sapata (A/B) é especificado quando a opção Coeficiente fixo das laterais da sapata é selecionada
- Sapata homotética – As dimensões da sapata dependem das dimensões da coluna. A proporção entre as dimensões da sapata e as dimensões da coluna é mantida de acordo com a seguinte relação: a/b = A/B
- Deslocamentos iguais – Obtenha profundidade igual dos deslocamentos de sapata em todas as direções.
Os parâmetros de otimização serão definidos no meio da caixa de diálogo se as dimensões adotadas da fundação não atenderem aos requisitos (em particular, as dimensões da fundação que são otimizadas incluem: A, B e h1).
- Etapa de otimização
-
Após selecionar a opção Etapa de otimização, um método de otimização deve ser selecionado.
- Comprimento especificado (m).
- Valor percentual da dimensão usada até agora (%).
- Limitado pela sapata adjacente
-
Esse campo define a distância mínima que deve ser mantida entre o eixo da coluna/parede e a aresta da fundação vizinha ou outro objeto. Esse limite permite controlar a seleção da forma da fundação (para otimizar sua geometria) para que sua aresta não interfira com um objeto vizinho.
Essa opção opera em conexão com as opções de seleção de forma, definindo os limites em qualquer direção e em qualquer lado da fundação. Está ativa quando as opções Fixas para dimensões da sapata são desativadas. Em casos especiais, é possível definir os limites na direção X e Y.
- Momento transferido para a viga de solo
-
É possível fazer a modelagem básica da viga de solo e da forma como uma peça ou todo o momento fletor é transferido ao verificar a condição para o tombamento.
- Campo Direção X. Valor de uma parte do momento que está sendo transferido para a viga de solo na direção X (0% significa que para uma determinada direção a viga de solo não é considerada)
- Campo Direção Y. Valor de uma parte do momento que está sendo transferido para a viga de solo na direção Y (0% significa que para uma determinada direção a viga de solo não é considerada).
Nota: No projeto de sapata distribuída, uma parte dos momentos fletores suportados por vigas de solo é desconsiderada.
