Carga (Fundação)

Clique em (Definição de carga) ou selecione Elemento de CA > Cargas para definir as cargas aplicadas a uma fundação.

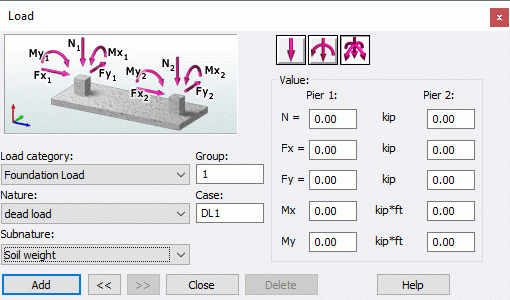

Essa imagem apresenta a caixa de diálogo para o tipo de geometria com sapata distribuída para duas colunas selecionadas. Estão disponíveis várias naturezas de carga: morta, variável, neve, vento, sísmica, acidental, temperatura e projeto. As subnaturezas variam dependendo da norma de projeto de CA selecionada e da natureza do caso de carga. Três tipos de carga estão disponíveis:

Carga axial.

Carga com uma força normal, um momento fletor e uma força de cisalhamento.

Carga com uma força normal, um momento fletor e uma força de cisalhamento que atua em duas direções.

Dependendo da carga selecionada, serão exibidos os campos apropriados para definir os valores de força:

• N – o valor da força vertical N para cargas da fundação.
• Fx – o valor de força da seção transversal Fx. Disponível quando a fundação é carregada com uma força normal, um momento fletor e uma força de cisalhamento.
• Fy – o valor da força da seção transversal Fy. Disponível quando a fundação é carregada com uma força normal com um momento fletor e uma força de cisalhamento que atua em duas direções.
• Mx – o momento fletor Mx. Disponível quando a fundação é carregada com uma força normal, um momento fletor e uma força de cisalhamento.
• My – o momento fletor Mx. Disponível quando a fundação é carregada com uma força normal com um momento fletor e uma força de cisalhamento que atua em duas direções.

No caso da fundação com duas colunas, é definido um conjunto de forças aplicadas a ambos os pilares da fundação para cada caso de carga. Essas forças se correlacionam umas com as outras e os princípios de combinações de força não se aplicam.

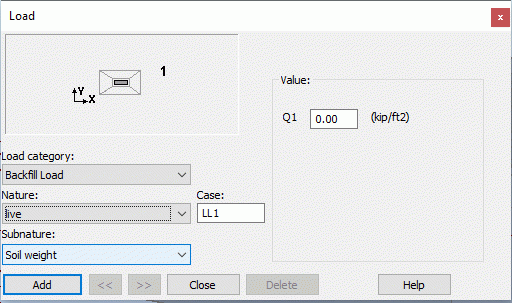

As categorias de cargas disponíveis contêm dois itens: a carga da fundação (resultante de uma ou duas colunas) e a carga de aterro. A caixa de diálogo na qual a carga de aterro pode ser definida é mostrada abaixo.

Nota: Dependendo da categoria de carga selecionada, a lista de naturezas de carga disponíveis, as subnaturezas e o conteúdo da caixa de diálogo Cargas serão alterados.

No caso de uma carga de aterro, o valor da carga Q1 deve ser inserido. Duas naturezas estão disponíveis: mortas e variáveis.
