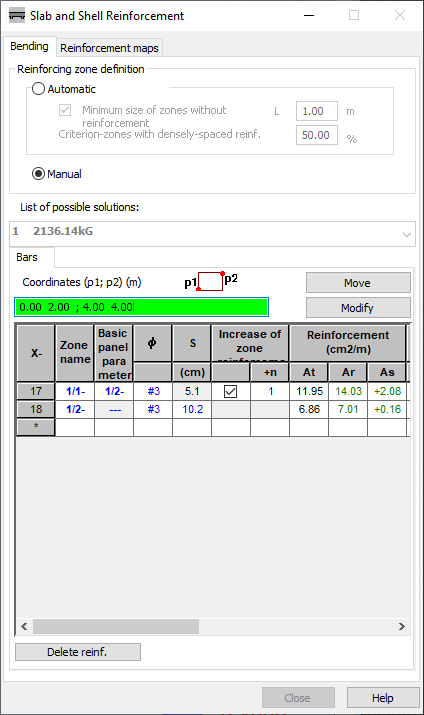

Essa guia está na caixa de diálogo Armadura de laje e casca e define as zonas de armadura e a apresentação e modificação da armadura.
A caixa de diálogo consiste no seguinte.
- Definição da zona de armadura: automática/manual (definição do modo de trabalho).
- Seleção de listas de soluções.
- Campos de apresentação de armadura real (fornecida) para uma solução selecionada.
Definição de zonas de armadura
Isso determina as zonas de armadura reais (fornecidas) nos modos automático ou manual.
O modo automático gera zonas de armadura e calcula uma área de armadura real (fornecida) na base de parâmetros de armadura aceitos, opções de cálculo e nas bases de áreas de armadura teóricas (necessárias) calculadas anteriormente.
As zonas de armadura são determinadas pela otimização dos algoritmos. Quando os cálculos são concluídos, é possível selecionar em uma lista de soluções disponíveis.
Para otimizar as zonas de armadura, diversos fatores devem ser levados em consideração. A otimização da armadura da tela soldada visa ao seguinte.
- Número de corte para alcançar os cortes apropriados.
- Massa de tela soldada de armadura.
- Coeficiente de uso para telas soldadas.
Para a armadura da barra em uma modularidade de espaçamento, é preferível uma diminuição das barras usadas ou uma massa de aço usada.
O modo manual permite definir zonas de armadura reais (fornecidas). Nesse caso, é possível selecionar as barras de armadura e os telas soldadas apropriadas (em uma base das áreas teóricas calculadas – necessárias, parâmetros de armadura e opções de cálculo).
Após selecionar a opção Manual de uma definição de zona, o cursor muda para uma cruz, para inserir as zonas no visualizador de gráficos.
Um método de definição de zonas de armadura é similar ao das curvas de nível retangulares. Depende de uma determinação de dois pontos. O primeiro clique resulta na primeira definição de canto. O segundo resulta em uma definição de canto oposta.
Lista de soluções
Selecione uma das várias soluções possíveis classificadas de acordo com um coeficiente de otimização. Esse coeficiente é a média ponderada dos parâmetros para otimização. As soluções que facilitam a armadura são preferíveis às que exigem menos aço.
Quando selecionada, a lista de soluções inclui um número e tipo de tela soldada usada, a porcentagem de consumo de tela soldada e uma massa total de tela soldada com resíduos.
Para a armadura da barra, o levantamento topográfico de quantidade estimado para tipos de barras é fornecido na lista de soluções e o levantamento de quantidade para o peso total do aço não é fornecido. Nesses resultados, a massa é resultado das tampas de barra e da armadura estrutural necessárias.
Definição manual de zonas de armadura
Para adicionar uma zona de armadura manualmente, selecione uma linha da tabela marcada com um asterisco. Clique no campo Coordenadas. As coordenadas podem ser definidas manualmente ou indicando uma zona graficamente na tela. As coordenadas do canto inferior esquerdo e do canto superior direito da zona são determinadas para uma zona selecionada.
A zona selecionada é realçada na tabela que apresenta os valores da armadura e nos visualizadores que apresentam as zonas de armadura superior e inferior. É possível modificar a zona ativa e definir uma zona sucessiva pressionando o botão Adicionar. É possível selecionar uma linha marcada com um asterisco e definir uma zona graficamente. Na parte inferior da caixa de diálogo, está o botão Excluir armadura que exclui a armadura em todas as zonas. A tabela para a modificação manual das zonas de armadura do membro difere daquela para a modificação automática.
Zona. Um nome definido pelo usuário pode ser atribuído a uma zona gerada.
Parâmetros básicos de painel. Determina se uma zona selecionada é uma base ou se é dependente. Escolha somente as zonas que não são dependentes. As barras de uma zona dependente são distribuídas simetricamente entre as barras da zona base.
ϕ. Diâmetro da barras.
S. Espaçamento da barra.
Aumento da armadura da zona. Somente ativo para zonas dependentes. O campo n+ determina quantas barras de uma zona dependente serão colocadas entre as barras da zona base. Uma zona base pode ter várias zonas dependentes. A armadura da zona base é aumentada simetricamente e, após selecionar um número de barras para a primeira zona dependente, as zonas restantes terão armadura limitada na lista. Os diâmetros das barras de armadura podem ser aumentados, mas somente quando o número de barras n+ difere de zero.
At. Área necessária (se a zona não for necessária, já que outra zona cobre totalmente a mesma área e garante a área de armadura necessária, ela será realçada em amarelo).
As. Diferença entre as áreas necessárias e as fornecidas.
Ar. Área fornecida.
Zona exibida. A zona é exibida quando selecionada.
Zona ajustada. Usada se uma zona é posicionada em mais de um painel ou um painel de forma não típica, como semicircular. A ativação dessa opção resulta em barras de ajuste na zona para o painel (as barras não se estendem para fora da aresta do painel).
Painel de base. Se uma zona cobrir mais de um painel, será necessário selecionar um painel ao qual a zona deve ser atribuída (para determinar a direção da armadura ou para ajustar a zona, por exemplo).
