Use essa caixa de diálogo para determinar posições dos enrijecedores ao longo do comprimento do membro.
Acesso
- Clique em Enrijecedores na caixa de diálogo Definições de membro – Parâmetros.
Nota: A norma SP16.13330.2017 substitui as versões anteriores SNiP II-23-81 e SP16.13330.2011 da norma para as estruturas de aço. Portanto, todas as referências a tabelas ou seções da norma se aplicam à norma SP16.13330.2017, exceto quando especificado de outra forma.

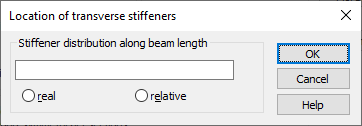

Caixa de diálogo Elementos
- Distribuição de enrijecedores no comprimento da viga
- Insira as coordenadas dos enrijecedores transversais ao longo do comprimento da viga e especifique se essas coordenadas são reais ou relativas ao comprimento da viga.
-
Nota: Com base nas posições dos enrijecedores transversais, o programa define o comprimento de uma alma sem enrijecedores.
Se a esbeltez da alma na viga curvada exceder os valores toleráveis especificados no ponto 8.5.1 da norma, ocorrerá a verificação de tensões extremas (8.5.3-(80)), calculadas com base em tensões normais críticas σ cr (8.5.3-(81)) e tensões tangentes críticas τcr (8.5.3-(83)).
Nota: Se você estiver usando a versão SNiP II-23-81 da norma, consulte as seguintes seções da norma:- ponto 7.3
- (7.4-(74))
- (7.4-(75))
- (7.4-(76))
