Com essa opção, é possível selecionar opções de cálculo e casos de carga a serem considerados durante os cálculos de conexão.
Acesse a opção no layout Conexões:
- após clicar em
na barra de ferramentas. - após clicar no menu Conexões > Cálculos.
Nota: As normas a seguir que permitem calcular as conexões da estrutura de aço estão disponíveis na versão atual do Robot: Eurocódigo 3 (ENV 1993-1-1:1992 e EN 1993-1-8:2005), a norma de aço francesa CM66 e a norma de aço polonesa PN-90/B-03200. As versões nacionais da norma Eurocódigo 3 para conexões de aço: francesa (NF-EN 1993-1-8:2007) e polonesa (PN-EN 1993-1-8:2006) estão disponíveis.

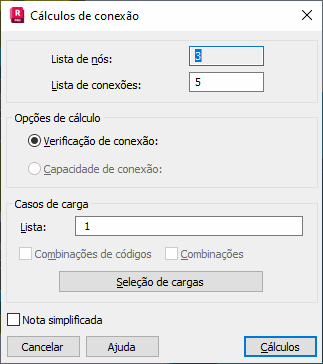

Após a opção ser selecionada, a caixa de diálogo Cálculos de conexão é exibida.
Especifique os parâmetros de cálculo:
- Lista de nós – os nós incluídos em uma conexão (somente leitura).
- Lista de conexões – as conexões que serão calculadas.
- Opções de cálculo
- Verificação de conexão – após selecionar essa opção, é possível verificar se a conexão definida está de acordo com as regras da norma após a conclusão dos cálculos.
- Capacidade de conexão – após selecionar essa opção, a capacidade da conexão definida será definida durante os cálculos (as forças máximas para a conexão definida serão especificadas). Essa opção não está disponível no momento.
- Casos de carga
- Lista – esse campo exibe uma lista de casos de carga selecionados. Também é possível digitar os números do caso de carga aqui.
- Combinações de norma e combinações – é possível usar essas opções para a seleção rápida de uma lista de casos definida para uma estrutura. Após essas opções serem selecionadas, o campo de edição Lista não estará disponível e será preenchido automaticamente com os números de campo de todas as combinações e/ou combinações de norma, respectivamente.
- Seleção de carga.
Nota: As opções Combinações de norma e Combinações somente estão disponíveis quando combinações de norma ou combinações foram definidas em uma estrutura.
Selecione a opção Nota simplificada para exibir uma nota de cálculo simples com as informações básicas relativas à conexão projetada ou verificada.
