Selecione Armadura > Exibir para selecionar os tipos de barras de armadura apresentadas no visualizador gráfico dos elementos calculados de uma estrutura de CA. A opção está disponível no menu dos módulos usados para projetar elementos de estrutura de CA (viga de CA, colunas de CA, fundações, vigas paredes).

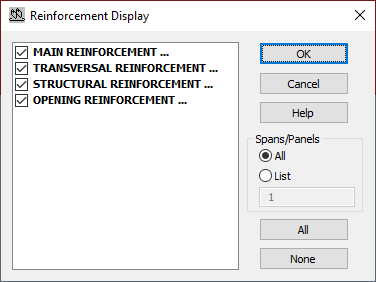

A caixa de diálogo apresentada acima contém quatro tipos principais de armadura usados em estruturas de CA. Todos são ativados por padrão.
- Armadura principal
- Armadura transversal
- Armadura estrutural
- Armadura de aberturas (somente para vigas e vigas paredes)
Cada uma abrange diferentes tipos de barras de armadura (o desenho acima exibe os tipos de barras de armadura para a armadura transversal em vigas paredes). Para abrir o grupo que contém o tipo de armadura selecionado, clique no nome do tipo de armadura na caixa de diálogo.
Cada tipo de armadura que pertence à categoria de armadura selecionada pode ser apresentado. Observe os símbolos a seguir e seus significados.
|
As barras de armadura desse tipo não serão apresentadas no visualizador gráfico. |
|
As barras de armadura deste tipo serão apresentadas no visualizador gráfico. |
Os símbolos a seguir podem aparecer ao lado dos nomes dos tipos de armadura.
|
|
Nenhum dos tipos de barras de armadura que pertencem à classe será apresentado. |
|
|
Todos os tipos de barras de armadura que pertencem à classe serão apresentados. |
|
Pelo menos um dos tipos de barras de armadura que pertencem à classe não foi selecionado para apresentação. |
