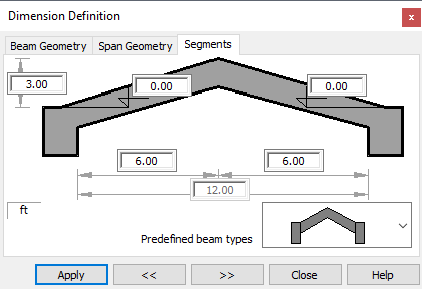

A caixa de diálogo mostrada abaixo aparece na tela quando a guia Segmento é selecionada na caixa de diálogo Definição de dimensão.
As opções na caixa de diálogo acima são usadas para definir as formas selecionadas de uma viga ou para dividir uma viga em segmentos.
Na parte inferior da caixa de diálogo, há uma lista de seleção que inclui tipos de vigas predefinidos. Após selecionar um modelo de geometria, as dimensões selecionadas podem ser editadas nos campos fornecidos no desenho esquemático de uma viga; algumas dimensões dependem do tipo de viga selecionado.
Observe que, ao editar o comprimento de um dos segmentos de um vão que abrange vários segmentos, o comprimento total do vão não é alterado (corresponde ao valor definido na guia Geometria do vão).
Um dos tipos de vigas predefinidos fornecidos na lista do menu suspenso é uma tabela; ao selecionar esse tipo, é possível editar as dimensões dos segmentos na forma de uma tabela. Após selecionar o símbolo da tabela na caixa de diálogo, aparece uma tabela cujas linhas sucessivas correspondem aos segmentos nos quais o vão da viga foi dividido. Os campos da tabela permitem modificar as posições das extremidades do segmento (coordenada X, coordenada Z). Operações de edição para segmentos estão disponíveis no menu de contexto (após pressionar o botão direito do mouse): Inserir segmento e Excluir segmento.
