Análise modal

Clique no menu Ferramentas > Preferências do trabalho > Análise de estrutura > Análise modal para abrir a caixa de diálogo Análise modal.

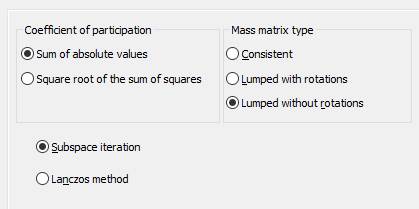

Os seguintes parâmetros de análise modal podem ser selecionados:

• Coeficiente de participação:

  Soma de valores absolutos – o coeficiente de participação é calculado durante os cálculos dinâmicos como a soma dos valores absolutos de coeficientes para cada direção.

  Raiz quadrada de uma soma de quadrados – o coeficiente de participação é calculado durante os cálculos dinâmicos como a raiz quadrada de uma soma de quadrados para cada direção.

• Tipo de matriz de massa:

  Consistente – uma matriz que apresenta sempre graus de liberdade de rotação.

  Fragmentado com rotações – uma matriz diagonal fragmentada com graus de liberdade de rotação.

  Fragmentada sem rotações – uma matriz diagonal fragmentada sem graus de liberdade de rotação.

• Método de solução de problema próprio:

  Iteração de subespaço – esse método é usado na solução de problema próprio.

  Método de Lanczos – esse método é usado no algoritmo de problema próprio. Isso significa que os primeiros “n” valores próprios e vetores próprios podem ser encontrados com qualquer tolerância. Esse método é baseado no conjunto de equações de problemas próprios reduzidos com os vetores de Lanczos.

Nota: Não é possível usar o método de Lanczos para estruturas que estão separadas (o método de Lanczos requer uma matriz tridiagonal em T fragmentada, enquanto uma estrutura separada exige uma matriz em T consistente). Para usar o método de Lanczos, é necessário conectar as estruturas que estão separadas de forma a não alterar o modelo de estrutura. Por exemplo, é possível adicionar uma barra entre os apoios. Se o método de Lanczos for selecionado, os cálculos serão executados usando o método de iteração de subespaço.
