Os cálculos das tensões sob a fundação resultam das cargas externas, do peso da fundação e dos solos subjacentes. É aplicado um modelo linear, que não permite tensões de tração no solo.

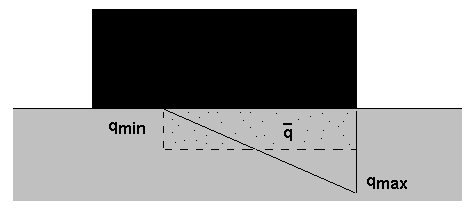

Para as normas SNiP 2.02.01-83 e PN-81/B-03020, são executados os cálculos para os valores de tensões médias. Um valor médio de tensões é levado em conta sem considerar a zona de tensões igual a zero.

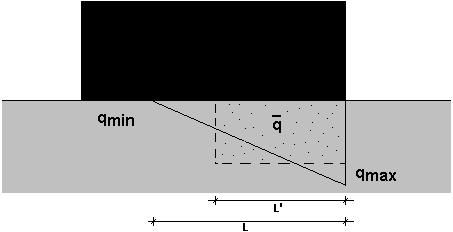

Para as normas ACI, BS 8004:1986, CSA, EN 1997-1:2004 e ENV 1997-1:1994 (EC 7), a opção Levar em conta a redistribuição plástica de tensões toleráveis pode ser selecionada. Quando a norma ACI é aplicada, essa opção é ativada por padrão. Ela substitui uma tensão no solo por distribuição triangular ou trapezoidal para a tensão equivalente com uma distribuição retangular (consulte “Foundation analysis and design”, Joseph E. Bowles). A opção é expressa como segue.
em que:
ς máx, ς mín – Valor da tensão máxima e mínima (para a carga triangular ς mín = 0).
O comprimento da carga atuante é calculado com base na fórmula a seguir.
Para as normas francesas DTU 13.12 e Fascicule 62 Titre V, a fórmula para a tensão equivalente é simplificada. No entanto, são obtidos resultados comparáveis para a ACI:
.

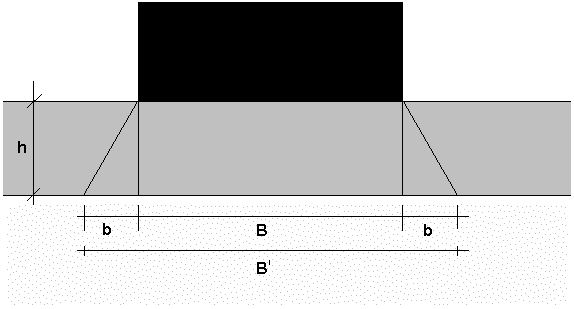

Para solos com múltiplas camadas, o cálculo da tensão é realizado para os níveis das bordas superiores das camadas que estão abaixo da fundação. São realizadas de forma análoga que para o solo que se encontra diretamente sob a fundação. As seguintes cargas são presumidas: cargas de fundação, um peso da fundação, o peso dos solos subjacentes e o peso do solo das camadas acima da borda superior da camada em análise. O método de cálculo das dimensões equivalentes da fundação (escopo de impactos, por exemplo) são adotados no projeto.
Para as normas ACI, BS 8004:1986, CSA, EN 1997-1:2004 e ENV 1997-1:1994 (EC 7), DTU 13.12 e Fascicule 62 Titre V, presume-se o seguinte:
b = h / 2
Para as normas SNiP 2.02.01-83 e PN-81/B-03020:
- Solos coesivos
- Solos não coesivos
.
