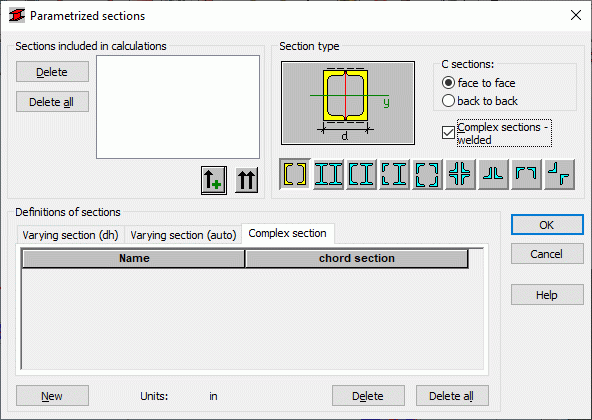

Acesse a opção clicando na guia Seção complexa na caixa de diálogo Seções parametrizadas. A caixa de diálogo seguinte é exibida:
A caixa de diálogo fornece os nove tipos de seções complexas mais usadas (as seções são selecionadas no campo Tipo de seção na parte superior direita da caixa de diálogo):
– Duas seções C (definidas como face a face ou lados opostos)
– Duas seções I
– Seção C e seção I (seção C definida como face a face ou lados opostos)
– Dois ângulos e seção I
– Quatro ângulos face a face
– Quatro ângulos com lados opostos
– Dois ângulos na forma de “T” (definido com lados opostos mais curtos ou mais longos)
– Dois ângulos na forma de “C” (definido com lados de face a face mais curtos ou mais longos)
– Dois ângulos na forma de uma cruz.
Para alguns tipos de seções complexas, a opção Seções complexas – soldadas está disponível. Se for selecionada, os banzos de uma seção complexa serão unidos com soldas ao longo do comprimento da seção.
Definição de uma família de seções complexas
Para definir uma família (grupo) de seções complexas:
- No campo Nome, especifique um nome de seção (o nome de uma seção complexa é automaticamente sugerido).
- No campo Seção do banzo, defina a seção inicial com a qual a geração de uma família de seções complexas será iniciada. Após selecionar esse campo, a caixa de diálogo Seleção de seção será aberta automaticamente. Uma seção de banzo pode ser selecionada em qualquer banco de dados de seção.
- Determine o espaçamento inicial dos banzos que compõem a seção complexa – no campo de edição d e no incremento do espaçamento do banzo – no campo de edição dd; para definir o espaçamento máximo do banzo, insira um valor no campo de edição dmax.
Método de geração de seção complexa
Uma família de seções complexas com base nos dados iniciais é gerada automaticamente. A primeira seção em uma família de seções complexas é composta das seções iniciais espaçadas na distância d. Seções complexas sucessivas são geradas sem alterar as cotas da seção de banzo, aumentando o espaçamento d pelo valor de incremento dd até que o valor dmax seja atingido. Após atingir o espaçamento dmax, a seção de banzo será aumentada em um tamanho e gerará as próximas seções complexas começando novamente com o espaçamento d e continuando a aumentá-lo até que o valor dmax seja atingido. São geradas seções até que o final do banco de dados seja atingido, ou seja, até que não haja possibilidade de selecionar a próxima seção.
Exemplo:
Seção complexa
Seção do banzo (seção inicial) – C240
Espaçamento do banzo - d=25 cm
Incremento dd = 5 cm
Espaçamento máximo dmax = 30 cm
É gerada uma família de seção denominada, por exemplo, 2CF que consiste em 9 seções. A geração terminará na última seção da família de seções C C300. Abaixo são apresentadas as seções geradas:
2CF(d25) C 240
2CF(d30) C 240
2CF(d35) C 240
2CF(d25) C 260
2CF(d30) C 260
2CF(d35) C 260
2CF(d25) C 300
2CF(d30) C 300
2CF(d35) C 300
O método de geração de seções que requerem a definição de dois espaçamentos (horizontal d e vertical b) é análogo ao método para seções com um único espaçamento. Os espaçamentos b e d são alterados simultaneamente pelos valores dd e db.
As caixas de diálogo acima definem o procedimento de geração para novas famílias de seções complexas. A geração real de seções ocorre no processo de projeto de grupo de membros com o uso de famílias parametrizadas definidas.
