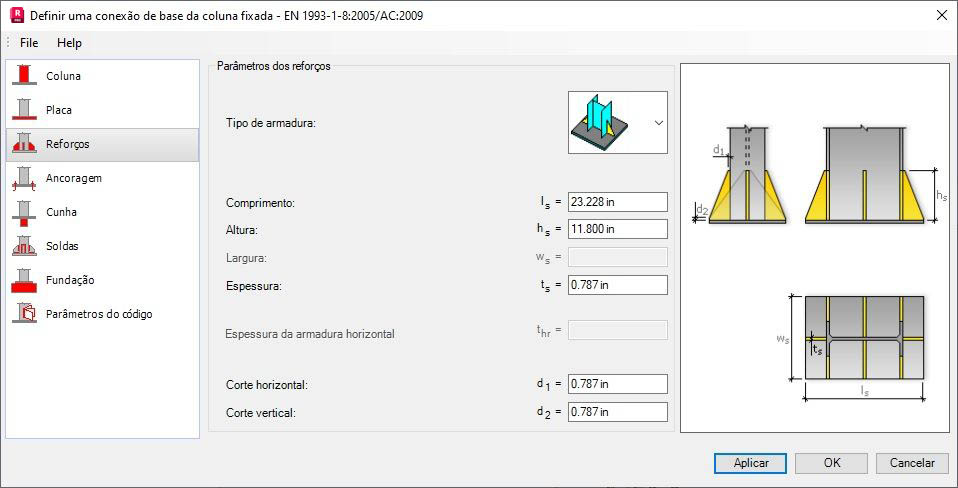

Utilize a guia Armaduras para definir parâmetros geométricos de reforços na base da coluna. A guia Armaduras está disponível após você selecionar a opção Armadura simples ou Armadura com placa trapezoidal na guia Coluna.
Especifique um método de armadura da placa base ao selecionar o ícone do tipo de armadura apropriado na lista de seleção.
Para o comprimento e largura da armadura, o método de definição simplificada é assumido. É necessário definir as distâncias entre as extremidades de uma placa trapezoidal ou entre as extremidades de armaduras triangulares posicionados de forma colinear.
- comprimento - o comprimento de uma placa trapezoidal ou reforços triangulares localizadas no plano paralelo à aresta horizontal da placa base
- altura - a altura dos reforços
- espessura - a espessura dos reforços
- espessura t P - a espessura de uma armadura horizontal
- largura: o comprimento de reforços triangulares localizadas no plano perpendicular à aresta horizontal da placa base. Não é recomendado definir reforços que se projetam fora do contorno da placa base.
- corte (d1, d2): cotas adicionais de uma armadura (com base no desenho nesta guia).
