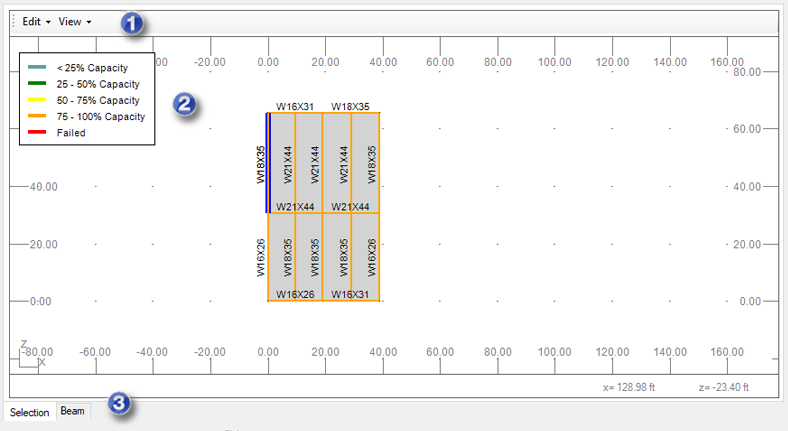

Visualizador de gráficos

Use o visualizador de gráficos para exibir uma estrutura, uma viga, um diagrama ou uma nota de cálculo analisados, dependendo de uma guia e configurações selecionadas.

O visualizador de gráficos está disponível em cada guia da janela Extensão do projeto de viga composta.

1. Menu

Editar

• Configurações compostas. Elas incluem as configurações padrão do projeto, os materiais das vigas e lajes, os montantes, as deflexões e a curvatura. É possível personalizar esses valores.

Nota: Na guia Cálculos estáticos, o menu Editar também contém:
• Pontos característicos. Use para selecionar pontos característicos em uma viga selecionada no visualizador de gráficos e exibir os resultados para esses pontos.
• Excluir. Use para excluir um ponto característico selecionado diretamente no visualizador.

Vista

• Configurações. Abre a caixa de diálogo Configurações de vista, na qual é possível selecionar elementos para exibição no visualizador de gráficos.
• Zoom em tudo. Amplia a vista de todo o modelo.
• Aproximar o zoom no retângulo. Aproxima o zoom em uma área selecionada.
• Escala. Dimensiona os objetos na vista da estrutura.

Arquivo

Para acessar o menu Arquivo, selecione a guia Relatório e, em seguida, no visualizador de gráficos, selecione a guia Relatório.

• Exportar para o Microsoft Word. Envia uma nota de cálculo para um documento do Microsoft Word®.
• Exportar para o Microsoft Excel. Envia uma nota de cálculo para um documento do Microsoft Excel®.
• Salvar como. Salva uma nota de cálculo como um arquivo MHT ou HTML.
• Imprimir. Imprime uma nota de cálculo.

2. Legenda da relação

Apresenta faixas de porcentagem da relação e as cores correspondentes. No visualizador de gráficos, as vigas são marcadas com cores. Cada cor representa a faixa de porcentagem na qual a relação da viga é incluída.

3. Guias

• Seleção. Está disponível em todas as guias no aplicativo. Exibe uma estrutura analisada.
• Viga. Exibe uma viga selecionada no visualizador de gráficos e diagramas de cisalhamento, momento e deslocamento.
• Deslocamento, momento e cisalhamento.

  Para acessar essas três guias, clique na guia Cálculos estáticos e, em seguida, selecione os resultados a serem exibidos: Deslocamento, M – momento e V – força de cisalhamento, respectivamente.

• Relatório. Exibe uma nota de cálculo com os resultados do projeto.

  Para acessar uma nota de cálculo, clique na guia Relatório e, em seguida, selecione Relatório na parte inferior do visualizador de gráficos.

Configurações da Vista

Para acessar as configurações da vista, selecione Vista Configurações.

É possível selecionar os seguintes objetos para exibir no visualizador de gráficos:

• Números de nós
• Corte
• Apoios
• Resultados
• Montantes.

Selecione Escala com a vista para dimensionar diagramas enquanto você estiver aproximando ou afastando o zoom do modelo.

A escala com a vista está desativada

A escala com a vista está ativada
