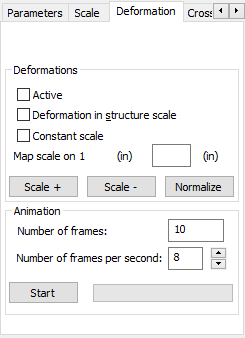

Selecione a guia Deformações na caixa de diálogo Mapas para ajustar as deformações do mapa.
A caixa de diálogo apresenta as seguintes seções:
- Ativo. Clique para apresentar a deformação da estrutura projetada no momento.
- Escala constante. Clique para selecionar a mesma escala para todos os diagramas apresentados. Isso é conveniente ao comparar os resultados obtidos para diferentes casos de carga.
- Escala +. Clique para diminuir o número de unidades por 1 cm de um diagrama da quantidade selecionada
- Escala -. Clique para aumentar o número de unidades por 1 cm de um diagrama da quantidade selecionada
- Normalizar. Clique para apresentar mapas das quantidades selecionadas de forma que a escala seja ajustada para o valor máximo e mínimo da quantidade selecionada.
- Animação. É possível apresentar na tela diagramas de deformação da estrutura. Para fazer isso:
1. Calcule o número de quadros.
2. Defina a taxa de quadros.
3. Clique em Iniciar.
Quando a animação é apresentada, os controles de transporte estão disponíveis para percorrer a animação. É possível salvar a animação das deformações da estrutura em um arquivo de formato *.avi. Também é possível importar e reproduzir um arquivo de formato *.avi que contém uma deformação da estrutura criada anteriormente.
